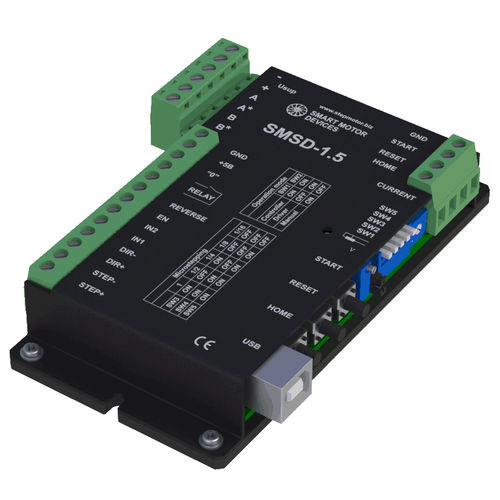

Controlador de motor programável SMSD-1.5

de micropassoCCE/S

O controlador SMSD-1.5 é o menor da série SMSD, foi concebido para controlar motores passo-a-passo de pequeno porte, a corrente de saída é inferior a 1,6 A por fase do motor. O controlador fornece 3 modos principais de controlo - programável, controlo analógico de velocidade e controlo de posição STEP/DIR. As entradas e saídas digitais do controlador facilitam a utilização do controlador em conjunto com outros componentes electrónicos de um sistema. Os principais parâmetros do controlador de stepmotor programável SMSD-1.5 Corrente máxima por fase - 1,6 Amp Fonte de alimentação - 10 - 30 VDC Modo Microstepping - 1, 1/2, 1/4, 1/4, 1/8, 1/16 Os modos de controlo do SMSD-1.5 Modo de programa - este modo é amplamente utilizado para acções cíclicas e repetitivas. O algoritmo de movimento gravado a partir de um PC (USB) para uma memória não volátil do controlador e depois pode ser executado conforme o sinal de entrada ou conforme um comando de um PC. Por favor, consulte o manual do utilizador para uma lista completa de comandos de execução. O software especial para montagem e download do programa para o controlador é fornecido gratuitamente pela nossa empresa. Controlo de velocidade analógico - modo manual - é utilizado para uma regulação suave da velocidade sem ligação ao PC. A velocidade do motor é proporcional ao sinal analógico de tensão, a regulação do potenciómetro também é possível. A direção e o start/stop são controlados por entradas digitais. Controlo de posição de impulso STEP/DIR - o modo de controlo de posição standard, a velocidade do motor é proporcional a um sinal de tensão STEP frequência, o deslocamento é proporcional a uma quantidade de sinais STEP. O sentido de rotação depende de um nível de tensão na entrada DIR.
