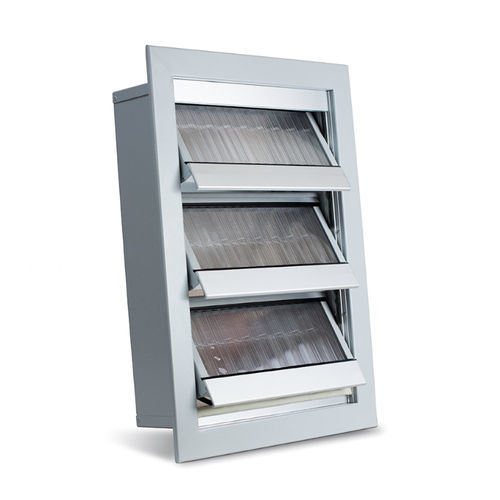

Unidade de ventilação centralizada CDH-B

de parede

Os CDH-B são ventiladores com grelhas móveis acionadas por um atuador ou ajustáveis manualmente, utilizados para a entrada ou saída de ar em sistemas de ventilação geral. Conceção Os ventiladores CDH-B estão equipados com grelhas móveis acionadas por um atuador ou ajustáveis manualmente. As grelhas são constituídas por perfis de alumínio anodizado e uma inserção montada entre os perfis e fixada com uma junta de vidro. Na versão S, a inserção da grelha é feita de uma placa de policarbonato multicâmara (cor - transparente) com uma espessura de 20 mm. Na versão A, a persiana é fabricada em lã mineral de 20 mm de espessura com fibra de vidro no interior e chapa de alumínio no exterior. O aro é de alumínio revestido alumínio revestido (em cor mate RAL 9006 de série). Controlo das persianas As persianas CDH-B podem ser comandadas manualmente ou por meio de um atuador elétrico. Controlo manual - nesta versão, as persianas são posicionadas por meio de uma alavanca, que é bloqueada na posição desejada. Comando elétrico - nesta versão, as grelhas CDH e CDH-B são comandadas por meio de um atuador elétrico (Belimo), tipo abre/fecha, com mola de retorno, alimentação 24 V AC/DC ou 230 V AC. O esquema de ligação, a alimentação e os parâmetros de comando dependem do tipo de atuador elétrico e de comando - ver ficha técnica do atuador específico
