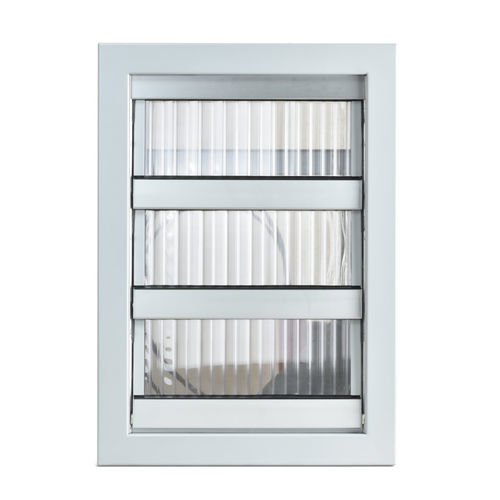

Terminal de respiro de ar CDH-F

de gásautomático

As grelhas CDH-F são utilizadas para a extração de fumos e calor em sistemas de desenfumagem por gravidade e mecânicos. As lâminas das grelhas são concebidas de forma a poderem ser abertas/fechadas através de um acionador elétrico. Conceção As grelhas CDH-F estão equipadas com lamelas móveis posicionadas por meio de um atuador elétrico. As lamelas são constituídas por perfis de alumínio anodizado e por uma inserção montada entre os perfis e fixada com uma junta de vidro. Na versão S, o encaixe da lâmina é feito de folhas de policarbonato multifoliado de 20 mm de espessura (cor - transparente). Na versão A, a lamela é fabricada em lã mineral de 20 mm de espessura, com tela de vidro no interior e chapa de alumínio no exterior. A estrutura da lâmina é feita de alumínio e revestida a pó na cor RAL9006 mate. As lâminas CDH-F equipadas com um canal com dispositivo de medição e malha de cobertura são marcadas como CDH-F-L. As grelhas CDH-F-L contêm também contêm igualmente um transdutor de pressão diferencial com tubos de cobre de ø6 provenientes do dispositivo de medição. Controlo das lamelas As lâminas das grelhas CDH-F podem ser comandadas por meio de actuadores eléctricos Belimo, abertura/fecho, com regulação contínua do valor nominal. Alimentação eléctrica: 24 V AC/DC ou 230 V AC. Se estiver a ser utilizado um atuador com mola de retorno, em caso de perda de alimentação do atuador, as lamelas do louvre são abertas.
