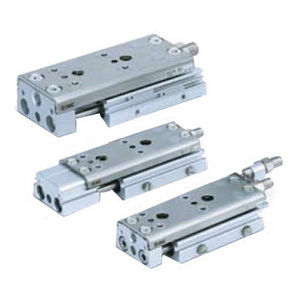

Guia de deslizamento de ar MXQ series

de precisãocompactade posicionamento

A corrediça de precisão MXQ é ideal para aplicações que exigem especificações de paralelismo e perpendiculares rigorosamente mantidas. A MXQ*A é a mais recente geração de mesas de deslizamento de precisão integradas com guias e calhas de aço inoxidável endurecido para isolar o suporte de carga do movimento das hastes duplas e dos vedantes do pistão. Os seus rolamentos de esferas recirculantes são ajustados por tamanho a cada mesa deslizante com uma ligeira folga negativa, resultando numa maior precisão. A mesa de deslizamento em aço inoxidável especial de forma fina do MXQ reduz a espessura, permitindo um passo de guia maior, proporcionando uma elevada rigidez. O peso reduzido da mesa de deslizamento também aumenta a energia cinética permitida. Os batentes e os amortecedores estão posicionados no eixo central para minimizar a deflexão da carga. A MXQ*B é a mais recente geração de mesas deslizantes de precisão integradas com guias e calhas em aço inoxidável endurecido para isolar o suporte de carga do movimento das hastes duplas e dos vedantes do pistão. A MXQ*B tem maior rigidez do que o tipo MXQ*A para tamanhos de furo equivalentes, ou pode ser reduzida num tamanho de furo para requisitos de rigidez equivalentes para poupar no consumo de ar. Os seus rolamentos de esferas recirculantes são ajustados por tamanho a cada mesa deslizante com uma ligeira folga negativa, resultando numa maior precisão. A mesa de deslizamento em aço inoxidável especial de formação fina do MXQ reduz a espessura, permitindo um passo de guia maior, proporcionando uma elevada rigidez.
