Válvula pneumática JSB
com acionamento pneumáticopara águapara ar

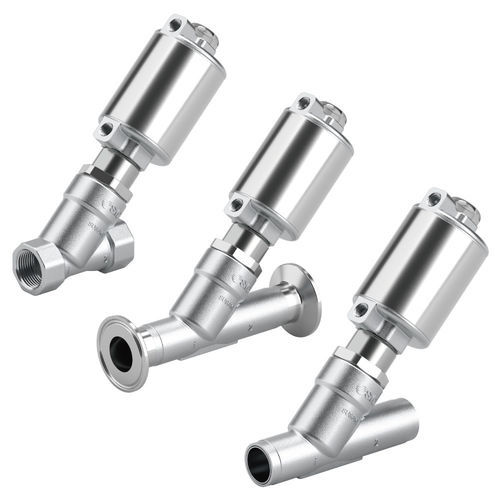

Válvula pneumática - JSB - SMC PNEUMATIC - com acionamento pneumático / para água / para ar
Válvula pneumática - JSB - SMC PNEUMATIC - com acionamento pneumático / para água / para ar
Guardar nos favoritos
Comparar

Características

Acionamento
pneumática, com acionamento pneumático
Fluido
para água, para ar, para vapor
Corpo$
com rosca, de assento angular, de soldar
Material$
em aço inoxidável
Outras características
com flange de soldar, com conexão roscada, com conexão tipo clamp
DN

MÍN: 10 mm
(0,394 in)

MÁX: 50 mm
(1,969 in)

Pressão

MÍN: 1 MPa

MÁX: 1,6 MPa

Descrição

Visão geral do produto
  • Variante conforme ATEX: série 55-JSB disponível
  • Novas opções de conexão: tipos clamp e de solda acrescentados
  • Projeto com assento angular que reduz perda de pressão
  • Longa vida útil: 10.000.000 ciclos (ar/água), 3.000.000 ciclos (vapor)
  • Alta capacidade de fluxo: canal interno otimizado (Cv ≈ 2,5× em relação ao convencional)
  • Altura de instalação compacta: 166 mm (para porta 1 in)
  • Construção integral em aço inoxidável (equivalente a 316L)
  • Meios aplicáveis: ar, água, vapor


Características
  • Baixa perda de pressão devido à geometria do assento angular
  • Baixa fuga
  • Alto Cv e grande vazão
  • Vida útil em ciclos comprovada
  • Projeto modular — peças substituíveis para manutenção facilitada


Tipos de conexão / Tipos de produto
  • Rosca (normas: RcM, NPT, G) — tamanhos nominais: 3/8, 1/2, 3/4, 1, 1-1/4, 1-1/2, 2 — Cv: 5.0, 8.0, 16.0, 29.1, 41.3, 59.5, 87.5
  • Solda de topo (B1) (normas: DIN EN ISO 1127 / ISO 4200 / DIN 11866 B) — diâmetros nominais: DN10, DN15, DN20, DN25, DN32, DN40, DN50 — Cv: 5.1, 8.4, 17.5, 31.2, 43.0, 60.6, 88.5
  • Solda de topo (B2) (normas: ASME BPE / DIN 11866 C) — tamanhos: 1/2, 3/4, 1, 1-1/2, 2, 2-1/2 — Cv: 2.8, 7.0, 16.2, 41.2, 60.8, 88.5
  • Clamp (C1) (norma: DIN 32676-B) — diâmetros: DN10, DN15, DN20, DN25, DN32, DN40, DN50 — Cv: 5.1, 8.4, 17.5, 31.2, 43.0, 60.6, 88.5
  • Clamp (C2) (norma: ASME BPE) — tamanhos: 1/2, 3/4, 1, 1-1/2, 2 — Cv: 2.8, 7.0, 16.2, 41.2, 60.8


Principais vantagens
  • A geometria do assento angular reduz a perda de pressão e permite maior fluxo comparado a válvulas convencionais
  • Canal interno otimizado fornece aumento significativo do Cv (aprox. 2,5×)
  • Corpo em aço inoxidável (equivalente 316L) adequado para ar, água e vapor
  • Durabilidade verificada por testes de ciclos (10 milhões ar/água; 3 milhões vapor)
  • Várias normas de conexão para integração em tubulações industriais
  • Projetada para manutenção com componentes substituíveis


Aplicações
  • Controle de fluidos para ar comprimido, água de processo e sistemas a vapor
  • Adequada quando são exigidos baixa perda de carga, alta capacidade de fluxo e longa vida útil


Especificações / Dados técnicos
  • Série: JSB (válvula de assento angular, acionada por ar)
  • Material do corpo: aço inoxidável equivalente a 316L (construção integral em inox)
  • Meios: ar, água, vapor
  • Vida útil: 10.000.000 ciclos (Ar/Água), 3.000.000 ciclos (Vapor)
  • Altura de instalação (exemplo): 166 mm (porta 1 in)
  • Melhoria do Cv: aprox. 2,5× vs válvulas convencionais
  • Opções e normas de conexão: Rosca (RcM/NPT/G), Solda de topo (DIN EN ISO 1127 / ISO 4200 / DIN 11866 B; ASME BPE / DIN 11866 C), Clamp (DIN 32676-B / ASME BPE)
  • Diâmetros nominais: DN10–DN50 (métrico) e tamanhos em polegadas (3/8–2 in conforme o tipo de conexão)
  • Intervalos de Cv: ver entradas por tipo de conexão acima
  • ATEX: série 55-JSB disponível em variante conforme ATEX
  • Manutenção: peças modulares e substituíveis para serviço facilitado
