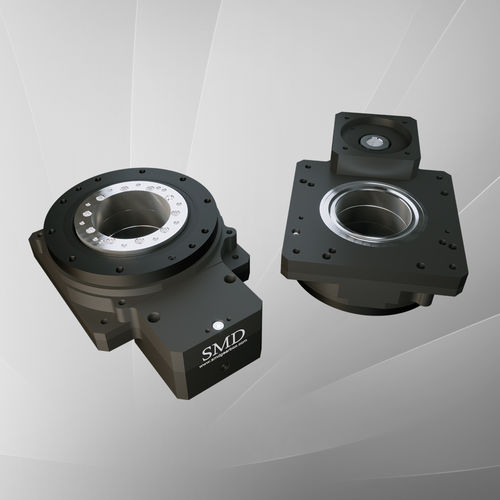

Redutor de engrenagens helicoidais ST series
de eixos ortogonais50–100 Nm2–50 Nm

Redutor de engrenagens helicoidais - ST series - SMD Gearbox - de eixos ortogonais / 50–100 Nm / 2–50 Nm
Redutor de engrenagens helicoidais - ST series - SMD Gearbox - de eixos ortogonais / 50–100 Nm / 2–50 Nm
Guardar nos favoritos
Comparar

Características

Tipo
de engrenagens helicoidais
Orientação dos eixos
de eixos ortogonais
Torque
50–100 Nm, 2–50 Nm, 10–20 Nm, 5–10 Nm
Características construção
flangeado
Performance
de precisão
Aplicações
para motor elétrico
Outras características
grande
Velocidade de rotação

MÁX: 3.000 rpm
(18.849,5559 rad.min-1)

MÍN: 600 rpm
(3.769,9112 rad.min-1)

Descrição

CAIXA DE ENGRENAGEM OCA ROTATIVA Descrição do produto Torque nominal de saída: 3 Nm a 90 Nm Contrabarra : 0,5arc-min Fixação directa com design simples e fiável. Mesa rotativa oca de grandes dimensões para uma cablagem e tubagem concisa. Posicionamento exacto e rápido. Retorna facilmente a origem repetida. Características Max Backlash de 30 segundos de arco. Grande flange rotativo oco - furo oco para fiação ou eixos. O furo oco acionado pelo seu servo motor através de uma engrenagem de anel helicoidal de grande diâmetro integrado em uma flange rotativa proporciona posicionamento & indexação suave, preciso e rápido. O flange gira sobre rolamentos de precisão do tipo "rolos cruzados" de alta capacidade para precisão posicional, rigidez e cargas axiais pesadas. Relações de redução maiores, alcançáveis através da entrada com o redutor planetário ou de ângulo reto. Para 1000 vezes, no máximo, durante a vida útil do redutor. Velocidade limite de saída a 60 rpm É possível uma maior relação de redução através da entrada com um redutor em linha ou em ângulo recto. A eficiência a plena carga é de 90% À velocidade de entrada permitida e ao binário de saída contínuo.

---

Tradução automática  (ver texto original em inglês)
