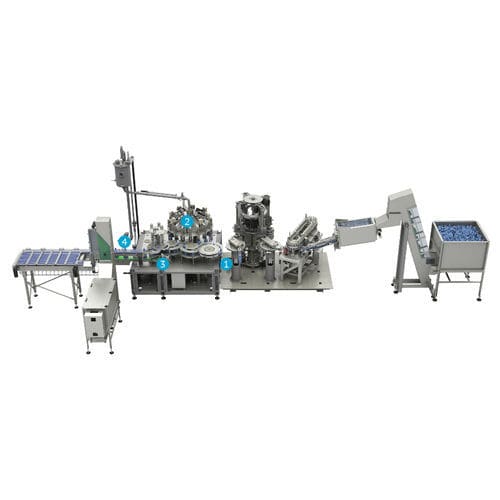

Envasadora automática HEVFe

de garrafaspara garrafas de plásticopara garrafas PET

Visão geral
A série HEVFe é um sistema de enchimento volumétrico electrónico concebido para enchimento volumétrico de produtos planos em garrafas PET, construído segundo os padrões HYPER CLEAN. As máquinas são modulares, compactas e projetadas para higiene, limpeza e manutenção facilitadas.

Principais características

• Medidor de caudal de alta precisão dedicado a cada válvula
• Válvula de enchimento simplificada com número reduzido de juntas e enchimento em duas etapas (lento + rápido)
• Sem contacto entre válvula e garrafa durante o enchimento
• Terminais de válvula intercambiáveis para ampla gama de produtos
• Conceção que reduz tempo e custo de manutenção

Versão básica - características incluídas

• HMI 18" com gestão de receitas
• Parâmetros de formato controláveis diretamente via HMI
• Troca rápida sem ferramentas das guias de garrafa
• Falsas garrafas manuais para limpeza/sanitização (posicionamento automático opcional)
• Bomba de produto para manter pressão constante durante o enchimento
• Estrutura compacta soldada para poupança de espaço e redução do volume de transporte

Versões e gama de produção
Disponível como enchedora/tampadora, lavadora/enchedora/tampadora ou em configuração ECOBLOC® onde o bloco enchedora‑tampadora ENOBERG é integrado com sopradoras SMI.

GAMA DE PRODUÇÃO
PRODUTO | VELOCIDADE (bph) | REFERÊNCIA
Água | 1.000 – 55.000 | 0,5 L
Vinagre | 1.000 – 46.000 | 1 L
Sumo | 1.000 – 50.000 | 0,5 L
Detergentes | 1.000 – 48.000 | 0,75 L

OUTROS DADOS
Capacidade garrafas: 0,2–12 L (HC)
Velocidade produção: 1.000–55.000 bph
Válvulas de enchimento: 9–96
Tampas trabalháveis: rosca plástica, tampa por pressão
Diâmetro trabalhável: 44–125 mm (215 mm HC)
Altura trabalhável: 160–340 mm
Manipulação: neck handling (agarre pelo gargalo, sem contacto válvula/garrafa)
Painel operador: HMI touch 18"

Operação - passos do processo

• 1. TRANSPORTADOR DE ENTRADA — Garrafas PET são alimentadas por transportador a ar; uma comporta pneumática regula o fluxo para a primeira estrela.
• 2. TRANSFERÊNCIA: ENTRADA - LAVADORA — Transferência por estrela rotativa que segura pelo gargalo para o carrossel de lavagem.
• 3. LAVADORA — Uma garra de borracha vira a garrafa para alinhar o bocal com o bico de lavagem; água ou ar conforme o produto; cada torre equipa sistema "no bottle–no spray".
• 4. TRANSFERÊNCIA: LAVADORA – ENCHEDORA — Transferência para o carrossel de enchimento por estrela com preensão no gargalo.
• 5. ENCHIMENTO — A garra mantém a garrafa sob a válvula; enchimento sem contacto. Produto bombeado a partir de reservatório externo. Enchimento volumétrico electrónico com medidores magnéticos (EVF) para produtos condutivos ou Coriolis (EMF) para não condutivos; um medidor por válvula controla e pára no valor programado. Proteção "no bottle–no fill" presente.
• 6. TRANSFERÊNCIA: ENCHIMENTO – TAPADORA — Garrafas cheias são movidas para a torre de tampagem.
• 7. TAPADORA — Tampas alimentadas por estrela pick-and-place; cabeças de tampagem por rotação ou pressão conforme o tipo; sistema "no bottle–no cap" incluído.
• 8. TRANSPORTADOR DE SAÍDA — Garrafas finalizadas são descarregadas por transportador a ar com ajuste automático de altura.

Dados técnicos

• Vantagens: Estrutura modular personalizável; módulo de enchimento compacto que minimiza estrelas e facilita acesso para manutenção e limpeza; design higiénico reduz risco de contaminação.
• Acessórios standard: Proteções em vidro temperado; partes em contacto AISI 316; HMI 18"; receitas pré-programadas; peças para mudança rápida de garrafas; medidor de caudal junto a cada válvula; válvula em AISI 316 de fácil manutenção; sistema electrónico de enchimento; ciclos CIP automáticos.
• Opcional: Cobertura superior; fluxo laminar para criar sobrepressão; sopro de ar estéril a partir do corpo da válvula durante o enchimento; falsas garrafas com posicionamento automático.
• Especificações técnicas: Série/Modelo: HEVFe; Capacidade garrafas: 0,2–12 L (HC); Produção: 1.000–55.000 bph; Válvulas: 9–96; Painel: HMI 18"; Tecnologia: EVF (magnético) ou EMF (Coriolis).
