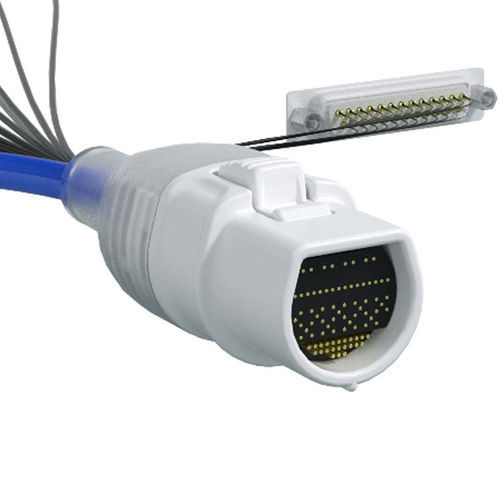

Conector RF Spring Probe PGA

para aparelhos médicospara o setor de serviços de saúdesob medida

Layout de grelha personalizado para oferecer um desempenho de RF com a mesma integridade de sinal estável oferecida pelas soluções coaxiais por cabo, mas com tamanho, peso e custo reduzidos. A utilização de sondas de mola e contactos alvo num esquema de grelha reduz o tamanho, peso e custo do conector. Comparando o tamanho relativo da matriz de grelha e conectores coaxiais de contacto em aplicações seleccionadas, os contactos baseados em Spring Probe Grid Array ocupam apenas cerca de ½ o espaço dos contactos coaxiais tradicionais. Também ao substituir os contactos de pinos e soquetes por sondas de mola, a limpeza do conector do cabo pode ser mais rápida e fácil, uma vez que os contactos de alvo plano são mais simples de limpar do que os soquetes coaxiais, melhorando assim o rendimento de um dispositivo médico. Características & Benefícios - 50% menor do que as soluções coaxiais por cabo - 30% de redução de custos - Até 100k ciclos de acasalamento - Temperaturas: de 15° a 35° - Resistência de contacto ≤ 50m Ω - Desempenho de RF de DC a 300MHz para as configurações 2A e 4B: - dB de Perda de Inserção - 20dB de Perda de Retorno - Crosstalk: - 35dB para uma configuração 2A - 50dB para uma configuração 4B Layout da Grid Array (PGA) A utilização de uma matriz de grelha com sonda de mola permite ao projectista personalizar o número de pinos de terra utilizados para optimizar o desempenho do conector para desenhos de frequências/bobinas específicas, poupando tamanho, peso e custo, mantendo ao mesmo tempo o desempenho de um canal coaxial onde for necessário. As matrizes de grelha de sonda de mola também simplificam as actividades de terminação de cabos, permitindo a terminação de solda em massa às placas de circuito impresso.
