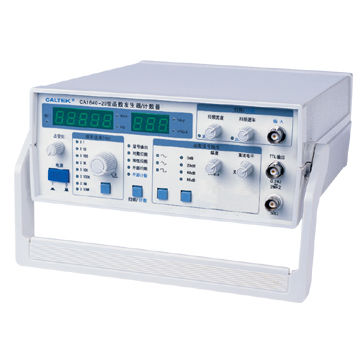

Gerador de funções CA1640-20

O CA1640-20 é projetado operar-se em uma escala de freqüência impressionante larga de 0.2 hertz a 20 megahertz. É equipado com a habilidade de segurar formas de onda diversas tais como o quadrado, o seno, o triângulo e o pulso. Tem uma impedância da saída de 50 Ω. Gera as tensões de variação da saída que compreendem escalas de 1mVp-p a 10Vp-p em 50 Ω, de 1mVp-p a 20Vp-p em 1M Ω, de 50Vp-p e de 1Ap-p. As saídas são geradas na modalidade arrebatadora assim como a única modalidade da freqüência. O dispositivo fornece uma simetria de 20% a 80% e incorpora um valor deslocado da C.C. na escala de -5V a +5V. A impedância da saída do TTL é 600 Ω, quando as formas de onda do TTL forem tipo formas de onda do pulso. A saída do TTL é “0” <0.8V e “1” >+3V. A unidade é 265x215x90 feito sob medida milímetro. Tem um poder avaliado de 30 W e tensão avaliado de 110 V em 60 hertz. Sua escala de temperatura do funcionamento é 0 a 40oC. O contador de freqüência facilita extremamente - baixas taxas da flutuação de 0.5%, que pode ir acima a 1.5% em determinadas freqüências. A taxa da distorção de forma de onda é 90% para ondas de seno. É menos de 5% em 10 quilohertz e 5Vp-p para ondas quadradas. o momento de aumentação para ondas quadradas é menos de 17 nS. As saídas da função conseguidas são 1Vp-p a 10Vp-p em 0dB com taxa de exatidão de 10%; 0.1Vp-p a 1Vp-p em DB 20, com taxas de exatidão de 10%; 10mVp-p a 100mVp-p em DB 40, com taxas de exatidão de 10% e 1mVp-p a 10mVp-p em DB 60, com taxas de exatidão de 10%.
