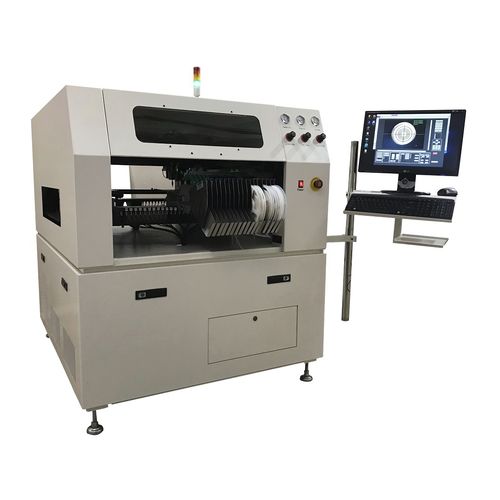

Máquina insersora para LED QM3000

SMTautomáticacom sistema de alinhamento óptico

Descrição: A QM3000 é a nossa maior máquina automática de recolha e colocação com um sistema completo de inspecção de visão a cores. Este modelo está na linha SMTmax há mais de 10 anos. A capacidade de 56 alimentador e 18"(457mm)x12"(304mm) área de trabalho, juntamente com cabeças de dupla colocação oferece uma taxa de 3.500 PPH que é ideal para os clientes que estão prontos para começar a montagem interna. Um transportador interno opcional é uma ótima maneira de conectar esta unidade a uma linha SMT completa. O dispensador opcional é outra grande característica para as suas necessidades de prototipagem. A estrutura de ferro fundido elimina as vibrações e permite a estabilidade térmica. Tanto o hardware como o software fabricados pela SMTmax nas nossas instalações em Chino California permitem o potencial de personalização para outros fins de manuseamento únicos. Especificações: - 3500 P.P.H. estimado (partes por hora) - Área de trabalho 18"(457mm)x12"(304mm) (QM3000) - Colocação da norma 0402 (atualização para peças menores) - Sistema de centralização automática de visão por computador para IC's (SOP, QFP, BGA) e melhor colocação de peças pequenas - Eixo Z digital e ângulos de rotação Theta totalmente programáveis - Resolução dos eixos X e Y 0,0005", posicionamento 0,001", resolução 0,045° rotacional - 56 alimentador padrão de capacidade para QM3000 - Correção da posição da placa de circuito impresso com reconhecimento fiducial - Inspeção automática de visão pós-lugar - Função de conversão de ficheiros CAD (em .CSV comma-delimited) - Função Gerber file convert (para a opção de distribuição de pasta) - 12 meses de garantia total de fábrica - peças e mão-de-obra - Software gráfico fácil de usar para uma programação rápida. A programação pode ser feita com o "modo de ensino" da câmara de aspecto descendente ou importando gráficos de ficheiros Gerber ou ficheiros .CSV.
