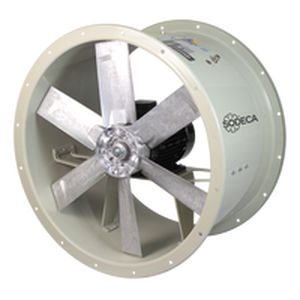

Ventilador axial THT/CL/IE5

de extração230 Vca400 Vca

Resumo
Ventiladores axiais tubulares com carcaça longa para extração de fumos, classificação F400 (400 ºC/2h), caixa de bornes externa e motor IE5 de muito alta eficiência.

Descrição do produto
Ventiladores tubulares com carcaça longa projetados para instalação em áreas de risco de incêndio. Certificados F400 e equipados com motores IE5 para desempenho sustentado em operação de emergência.

Ventilador

• Carcaça tubular em chapa de aço com caixa de bornes externa (Cable Box) e escotilha de inspeção.
• Hélice de ângulo variável em alumínio fundido para otimização do fluxo de ar.
• Aprovado de acordo com EN 12101-3, certificação nº 2797 CPR 840443 (F400).
• Direção de fluxo padrão: motor → hélice.

Motor

• Motores classe H para uso contínuo (S1) e uso de emergência (S2).
• Rolamentos de esferas, proteção IP55, uma velocidade.
• Motores com eficiência IE5 de muito alta eficiência.
• Tensões de alimentação: trifásico 230/400 V 50 Hz (≤ 3 kW) e 400/690 V 50 Hz (> 3 kW).
• Temperatura máxima do ar transportado — Serviço S1: -25 ºC a +40 ºC continuamente (adequado para climas quentes até +50 ºC). Serviço S2: 400 ºC por 2 horas.

Acabamento

• Acabamento anticorrosivo em resina de poliéster polimerizada a 190 ºC, após desengraxe com tratamento nanotecnológico sem fosfatos.

Versões disponíveis

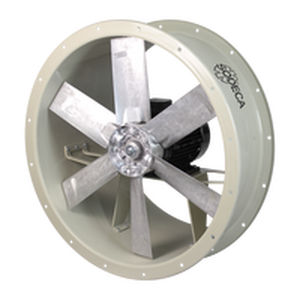

• THT/IE5: Ventiladores axiais tubulares com carcaça curta.

Sob consulta

• Direção de fluxo invertida (hélice → motor).
• Hélices 100% reversíveis.
• Configuração de eixo vertical em modelos que não a oferecem na versão padrão.

Características / Especificações técnicas

• Nome do modelo: THT/CL/IE5
• Tipo: Ventilador axial tubular com carcaça longa para extração de fumos
• Classificação de fogo: F400 (400 ºC/2h), EN 12101-3, certificação nº 2797 CPR 840443
• Hélice: Ângulo variável, alumínio fundido
• Carcaça: Chapa de aço com caixa de bornes externa e escotilha de inspeção
• Classe do motor: H (S1 contínuo e S2 emergência)
• Proteção do motor: IP55, rolamentos de esferas, uma velocidade
• Eficiência: IE5 de muito alta eficiência
• Tensões: 230/400 V 50 Hz (≤ 3 kW); 400/690 V 50 Hz (> 3 kW)
• Faixa de temperatura S1: -25 ºC a +40 ºC (uso em climas até +50 ºC)
• Faixa de temperatura S2: 400 ºC por 2 horas
• Acabamento: Resina de poliéster polimerizada a 190 ºC após desengraxe nanotecnológico sem fosfatos
