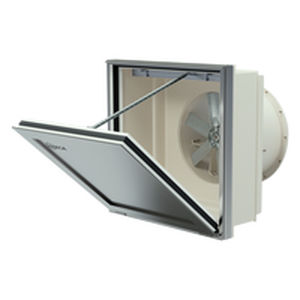

Ventilador axial THT/WALL/IE5

de paredede exaustão230 Vca

Resumo do produto
Extratores dinâmicos de parede com comporta motorizada e motor de muito alta eficiência IE5, com opção de ligação a conduta de extração. Projetados para evacuação rápida e eficaz de fumos e gases tóxicos em caso de incêndio; adequados para edifícios industriais, instalações comerciais e outras construções. Podem também ser usados para ventilação ambiente.

Ventilador

• Suporte de carcaça helicoidal e flange de fixação para ancoragem mural e instalação simples.
• Aprovado de acordo com EN 12101-3, certificação n.º: 2797 CPR 840443 (F400).
• Carcaça tubular em chapa de aço com tratamento anticorrosivo em resina poliéster.
• Impulsor de ângulo variável em alumínio fundido.
• Cabo de alimentação blindado com proteção EMC.
• Direção do fluxo de ar do motor para o impulsor.

Comporta em alumínio extrudido

• Estrutura extremamente robusta para suportar variações climáticas severas.
• Projetada para garantir estanqueidade à entrada de água.
• Perfil de alumínio com ruptura de ponte térmica.
• Painel central e estrutura com isolamento térmico de alto desempenho.
• Resistência térmica do conjunto < 0,89 W/m²·K.
• Indicadores de posição nas posições aberto e fechado.
• Versões de montagem com abertura superior e inferior.
• Sistema de abertura manual.
• Isolamento acústico aéreo segundo UNE-EN ISO 10140-2: Rw = 27 (0;-2) dB.

Motor

• Motores classe H para uso contínuo (S1) e uso de emergência (S2), com rolamentos de esferas, proteção IP55, velocidade única.
• Motores com eficiência IE5.
• Trifásico 230/400 V 50 Hz (até 3 kW) e 400/690 V 50 Hz (potências superiores a 3 kW).
• Temperatura máxima do ar transportado: Serviço S1 -25 ºC a +40 ºC contínuo (também adequado para climas quentes até +50 ºC). Serviço S2 400 ºC/2h.

Atuador

• Confiabilidade superior a 20.000 ciclos duplos.
• Tensão de alimentação 230 V AC 50/60 Hz (atuador com 24 V DC disponível a pedido).
• Temperatura de trabalho: -25 ºC a +60 ºC.
• Proteção na borda de ataque ao fechar a comporta.
• Parada na posição fechada regulada por fim de curso eletrônico.

Acabamento da comporta

• Acabamento anticorrosivo em alumínio extrudido.
• Cor padrão RAL 7024M; outras cores RAL disponíveis a pedido.

Em pedido

• Atuador com alimentação 24 V DC.

Características / Especificações técnicas

• Modelo: THT/WALL/IE5
• Certificação: EN 12101-3 (F400), cert. n.º 2797 CPR 840443
• Eficiência do motor: IE5
• Classe do motor: H; proteção IP55; rolamentos de esferas; velocidade única
• Opções de tensão: 230/400 V 50 Hz (≤ 3 kW); 400/690 V 50 Hz (> 3 kW)
• Temperaturas de serviço: S1 contínuo -25 ºC a +40 ºC (admissível até +50 ºC em climas quentes); S2 emergência 400 ºC/2h
• Confiabilidade do atuador: > 20.000 ciclos duplos; alimentação 230 V AC 50/60 Hz (24 V DC opcional); temperatura de trabalho -25 ºC a +60 ºC
• Resistência térmica do conjunto da comporta: < 0,89 W/m²·K
• Isolamento acústico (UNE-EN ISO 10140-2): Rw = 27 (0;-2) dB
• Carcaça: chapa de aço tubular com tratamento anticorrosivo em resina poliéster
• Impulsor: alumínio fundido ângulo variável
• Características: comporta motorizada, estanqueidade, ruptura de ponte térmica, indicadores de posição, abertura manual, opção de ligação a conduta
• Aplicações típicas: extração de fumos, evacuação de gases tóxicos, ventilação industrial e comercial
