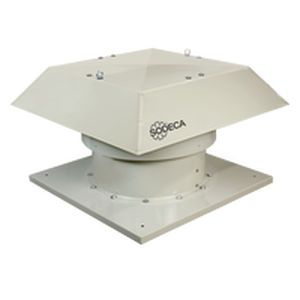

Extrator HTMF/IE5

Resumo
Extrator de cobertura multifuncional certificado F400 (400 ºC/2h) com motor de muito alta eficiência IE5, projetado para evacuação de fumos e operação em zonas de risco de incêndio em edifícios industriais e instalações similares.

Ventilador

• Base de suporte em chapa de aço galvanizada pintada.
• Hélice orientável em fundição de alumínio.
• Grelha de proteção contra contactos segundo UNE-EN ISO 12499.
• Cabeçote em chapa de aço galvanizada pintada, com saída de ar natural.
• Aprovado de acordo com EN 12101-3, certificação nº: 2797 CPR 840443 (F400).

Motor

• Motores classe H para uso contínuo (S1) e uso de emergência (S2), com rolamentos de esferas, proteção IP55, velocidade única.
• Motores de eficiência muito elevada IE5.
• Trifásico 230/400 V 50 Hz (≤3 kW) e 400/690 V 50 Hz (>3 kW).
• Temperatura máxima do ar transportado: Serviço S1 -25 ºC a +40 ºC continuamente; adequado para climas quentes até 50 ºC. Serviço S2 400 ºC/2h (emergência).

Acabamento

• Acabamento anticorrosivo em resina de poliéster polimerizada a 190 ºC, após desengorduramento com tratamento nanotecnológico sem fosfatos.

Aplicações

• Projetado para evacuação de fumos a partir de coberturas e para funcionamento imerso em atmosferas de risco de incêndio em edifícios industriais, armazéns e instalações similares.

Características / especificações técnicas

• Tipo de produto: Extrator de cobertura multifuncional para evacuação de fumos.
• Modelo: HTMF/IE5
• Classificação de temperatura: F400 (400 ºC/2h) certificado segundo EN 12101-3.
• Classe de eficiência do motor: IE5.
• Proteção do motor: IP55, rolamentos de esferas, isolamento classe H.
• Velocidades: 1 velocidade.
• Alimentações: 230/400 V 50 Hz (≤3 kW); 400/690 V 50 Hz (>3 kW).
• Intervalos de temperatura operacional: S1 -25 ºC a +40 ºC (contínuo); até 50 ºC para climas quentes. S2 400 ºC/2h (emergência).
• Materiais de construção: Base e cabeçote em chapa de aço galvanizada pintada; hélice em fundição de alumínio.
• Proteção: Grelha de proteção contra contactos conforme UNE-EN ISO 12499.
• Tratamento superficial: Resina de poliéster polimerizada a 190 ºC após desengorduramento nanotecnológico sem fosfatos.
• Número de certificação: 2797 CPR 840443 (F400).
• Aplicação prevista: Evacuação de fumos em edifícios industriais e instalações similares.
• Código de referência interna na página: 1000001330.
