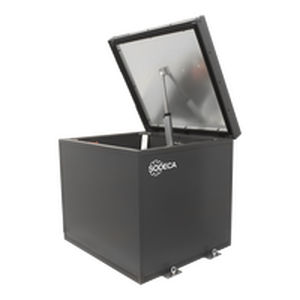

Ventilador axial HATCH/HP/IE5

para telhadode exaustão230 Vca

Resumo
Exaustores dinâmicos de fumos para cobertura com abertura motorizada, invólucro de alta eficiência térmica e motor IE5 F400 de muito alta eficiência.

Descrição geral
Exutórios dinâmicos com invólucro de altas prestações térmicas, completamente estanque e hermético, com ruptura de ponte térmico e abertura motorizada. Equipados com exaustor de telhado para evacuação de fumo em caso de incêndio (400 ºC/2h) e motor de muito alta eficiência IE5.

Invólucro

• Construção completamente livre de pontes térmicas.
• Laterais em painel sanduíche frigorífico de 60 mm de espessura fabricado com duas chapas de aço pré-lacadas no exterior e no interior com núcleo de poliuretano de alta densidade (PUR).
• Tampa de 60 mm de espessura preenchida com poliuretano de alta densidade (PUR), fabricada em chapa galvanizada e com acabamento na face exterior.
• Boca de adaptação (ou rodapé) para instalação correta e fácil no telhado.
• Permeabilidade ao ar CLASSE 4 (UNE-EN 12207).
• Estanquidade à chuva forte CLASSE E 1350 (UNE-EN 12208).
• Resistência a elevada carga de vento.
• Resistência térmica do conjunto inferior a 0,39 W/m²·K.
• Isolamento acústico aéreo segundo UNE-EN ISO 10140-2: Rw = 32 (-2;-4) dB.

Sistema de abertura

• Braço de abertura motorizado, com mecanismo encapsulado IP65.
• Tensão de alimentação 230 V AC 50/60 Hz (braço motorizado 24 V DC disponível a pedido).
• Sistema reforçado e garantido para mais de 20.000 ciclos.
• Chaves de fim-de-curso em ambas as posições (aberto e fechado).
• Carga de neve SL 1000.
• Abertura automática por sinal externo do sistema de controlo (central de incêndio, detetor de fumo). Sistemas de controlo não incluídos.

Ventoinha

• Estrutura extremamente robusta capaz de suportar severas alterações climáticas.
• Interruptores de manutenção para desligamento do atuador e da ventoinha com contactos auxiliares.
• Aprovado de acordo com a norma EN 12101-3, certificação nº: 2797 CPR 840443 (F400).
• Carcaça tubular em chapa de aço com tratamento anticorrosivo em resina de poliéster.
• Hélice ajustável em alumínio fundido.
• Cabo de alimentação blindado com proteção EMC.

Motor

• Motores classe H para operação contínua S1 e uso de emergência S2, com rolamentos de esferas e proteção IP55.
• Motores com eficiência IE5.
• Trifásico 230/400 V 50 Hz (até 3 kW) e 400/690 V 50 Hz (potências superiores a 3 kW).
• Temperatura máxima do ar a transportar: Serviço S1 -25 ºC a +40 ºC em contínuo (adequado para climas quentes até +50 ºC). Serviço S2 400 ºC/2h.
• Os motores podem ser regulados por inversor de frequência, mesmo em emergência.

Acabamento

• Tampa anticorrosão em chapa de aço galvanizada lacada em RAL 7016M.
• Perfis de alumínio RAL 7016M.
• Painéis laterais RAL 7016M.

Por encomenda

• Braço de abertura motorizado com tensão de alimentação 24 V DC.
• Exterior lacado em qualquer cor do catálogo RAL.
• Acabamentos personalizados.

Características / especificações técnicas

• Modelo: HATCH/HP/IE5.
• Certificação F400 segundo EN 12101-3 (cert. nº 2797 CPR 840443).
• Invólucro: ruptura de ponte térmico e construção hermética estanque.
• Painéis laterais: painel sanduíche 60 mm com núcleo PUR.
• Tampa: 60 mm preenchidos com PUR de alta densidade, galvanizada e revestida.
• Permeabilidade ao ar: CLASSE 4 (UNE-EN 12207).
• Estanqueidade à água: CLASSE E 1350 (UNE-EN 12208).
• Resistência térmica: conjunto < 0,39 W/m²·K.
• Isolamento acústico: Rw = 32 (-2;-4) dB (UNE-EN ISO 10140-2).
• Sistema de abertura: braço motorizado, mecanismo encapsulado IP65, >20.000 ciclos, fim-de-curso, carga de neve SL 1000.
• Alimentação padrão abertura: 230 V AC 50/60 Hz (opção 24 V DC).
• Motores: classe H, IP55, rolamentos de esferas, eficiência IE5.
• Tensões dos motores: 230/400 V 50 Hz (≤3 kW); 400/690 V 50 Hz (>3 kW).
• Temperatura de serviço S1: -25 ºC a +40 ºC (adequado até +50 ºC). S2 emergência: 400 ºC/2h.
• Regulação do motor: compatível com inversor de frequência, incluindo em emergência.
• Ventoinha: carcaça tubular em chapa de aço com tratamento anticorrosivo em resina de poliéster; hélice orientável em alumínio fundido; cabo blindado com proteção EMC.
• Acabamento padrão RAL 7016M; opções de lacagem e acabamentos personalizados disponíveis.
