Atuador de válvula mecânico

multivoltade 1/4 de voltade cabo

Visão geral do produto
O FlexiDrive é um sistema mecânico de atuação remota de válvulas que desloca a operação manual para uma estação de operador segura e ergonômica. Permite acionar válvulas manuais à distância sem cabeamento ou energia, reduzindo a necessidade de andaimes e evitando a exposição a áreas perigosas. Disponível em versões pequena e grande para diferentes tamanhos e aplicações de válvulas.

Como funciona

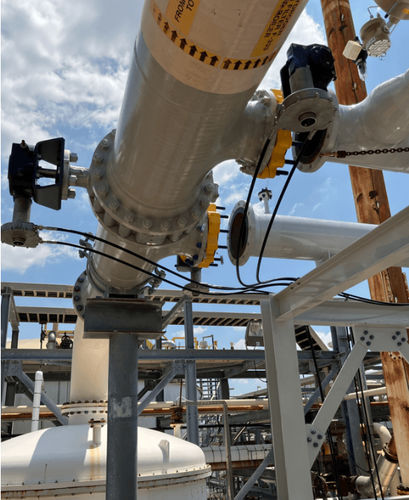

O FlexiDrive transmite a ação manual da estação de válvula para a estação de operador através de um cabo mecânico flexível. A estação de válvula é montada diretamente na válvula com um kit de fixação dedicado; a estação de operador pode ser montada em parede, trilho ou pedestal. A operação local na estação de válvula permanece possível quando equipada com volante ou alavanca opcional.

Principais benefícios

• Acionar válvulas a partir de distância segura (até 30 metros)
• Reduz custos de andaimes e elimina autorizações e tempo de montagem
• Evita a exposição dos operadores a atmosferas perigosas e riscos físicos (queda de objetos, calor, emissões)
• Sem cabeamento elétrico ou energia necessária (solução puramente mecânica)
• Roteamento flexível com elevado número de curvas permitidas para layouts de planta adaptáveis
• Centraliza a operação de múltiplas válvulas para um único ponto de comando

Versões e adequação
O FlexiDrive é oferecido em duas dimensões (pequena e grande) para cobrir uma ampla gama de válvulas multivolta e de quarto de volta. Ambas as versões são projetadas para uso em ambientes perigosos e atendem aos requisitos das Zonas 1 e 2. Opções de estação de válvula com grau de proteção IP68 estão disponíveis para locais sujeitos a inundações ou contaminação.

Aplicações
Aplicações típicas incluem válvulas de difícil acesso em terminais de tanques, poços subterrâneos, válvulas submersas, válvulas em altura ou em posições difíceis, instalações através de paredes e espaços confinados. O sistema melhora a segurança do operador, ergonomia e eficiência operacional em instalações industriais e críticas para segurança.

Recursos adicionais do produto

• Aciona válvulas de esfera e outros tipos de válvulas manuais com o mesmo princípio mecânico
• A estação de operador posiciona os controles ergonomicamente em local seguro e acessível
• Permite o roteamento de controles de várias válvulas para um ponto central
• Indicadores visuais opcionais disponíveis para orientar os operadores quando especificado

Características / especificações técnicas

• Família de modelos: FlexiDrive (versões pequena e grande)
• Distância operacional: até 30 metros
• Capacidade de trajeto do cabo: até 540 curvas
• Tipos de válvulas suportadas: multivolta e de quarto de volta (incluindo válvulas de esfera)
• Montagem: estação de válvula fixada à válvula via kit de montagem dedicado; estação de operador montável em parede, trilho ou pedestal
• Operação local: volante ou alavanca opcional na estação de válvula
• Ex/zonas: adequado para áreas perigosas Zona 1 e Zona 2
• Proteção de entrada: opções de estação de válvula IP68 disponíveis para imersão/inundação e ambientes com pó
• Alimentação: solução puramente mecânica (sem cabeamento ou energia necessária para operação mecânica remota)
• Aplicações típicas: válvulas submersas, espaços confinados, operação através de parede, válvulas em altura ou de difícil acesso, terminais de tanques, poços de válvula
