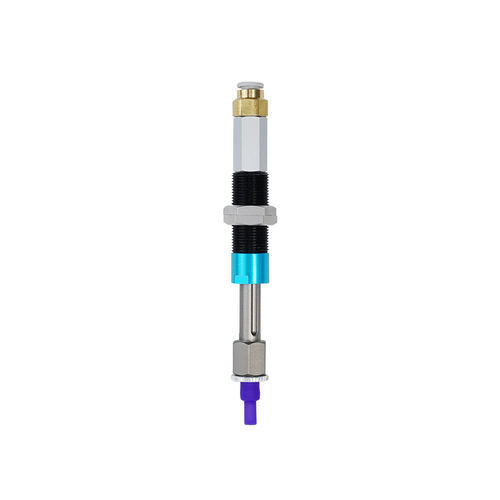

Suporte pinça flexível ISC-SC6-P4.5E

para peças a usinarpara ferramentaspara dispositivo de medição

A braçadeira de apoio interior do tipo airbag ISC é uma braçadeira flexível inovadora que imita a forma de autodefesa dos peixes puffer e é de concepção biónica. Ao encher o airbag flexível com ar com uma certa pressão, a expansão é realizada e o suporte interno de apoio é completado. Uma vez que a pressão de entrada de ar pode ser controlada com precisão, a força de aperto exercida pela fixação na peça de trabalho pode ser controlada, e a peça de trabalho não é facilmente danificada. parâmetro de desempenho Modelo - ISC-SC6-P4.5E Altura total do módulo de airbag H - 25.5 Diâmetro da superfície de contacto D - 4.5 Diâmetro estrutural A - 14 Diâmetro de trabalho a partir da altura inferior B - 4 Altura efectiva da superfície de contacto C - 8 Módulo de airbag altura de trabalho E - 17.5 Comprimento total N - E+105 Usar intervalo de pressão de ar/kPa - 0-120 Diâmetro exterior de expansão limite/mm - 5.2 Carga final/g - 70 Peso da fixação/g - 36 Usar modelo de haste metálica - VFNT 1421-G18 Tamanho do furo de instalação/mm - 14,5
