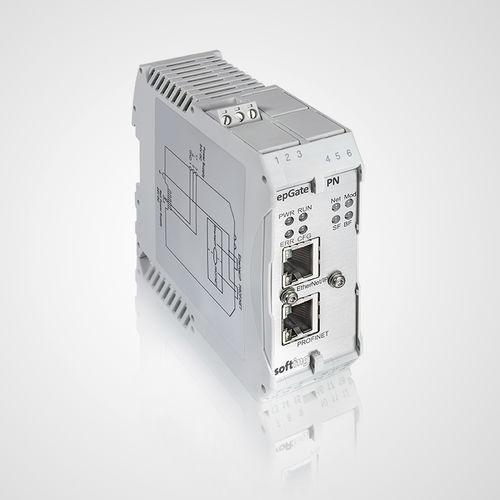

Gateway de comunicação epGate PN

industrialEthernet/IPProfiNet

EtherNet/IP to PROFINET Gateway com Funcionalidade de Controlador PROFINET O epGate PN implementa um gateway entre um scanner EtherNet/IP (por exemplo, um PLC Rockwell) e até 32 dispositivos PROFINET. Enquanto o soquete RJ45 superior do gateway se conecta à rede EtherNet/IP como um chamado Adaptador (escravo), o gateway atua como um controlador PROFINET (mestre) através de seu soquete RJ45 inferior. Isto permite a integração de dispositivos e subsistemas PROFINET em aplicações EtherNet/IP. A Ferramenta de Configuração de Comunicação que vem com o epGate PN auxilia na definição da configuração do PROFINET e fornece informações de mapeamento simbólicas prontas para uso para o software de engenharia do CLP EtheNet/IP. Desta forma, o usuário é liberado da tarefa de definir dados para ambos os lados do gateway individualmente. Operação Confiável Através das Fronteiras das Redes - Ligação à rede EtherNet/IP através do tão chamado adaptador (escravo); (tomada RJ45 superior) - Funcionalidade do controlador PROFINET (Master) (soquete RJ45 inferior) - Acesso directo do scanner EtherNet/IP no PLC aos dispositivos de campo PROFINET - Acesso a máquinas com rede interna PROFINET através da implementação de capacidades de dispositivos I (suporte de PLCs Siemens) - Intercâmbio transparente de dados de E/S Integração simples através de instruções adicionais - Acesso aos dados do programa PLC aos dispositivos PROFINET sem necessidade de conhecimentos detalhados de PROFINET - Uso de Instruções Adicionais (AOI) contendo definições detalhadas do tipo de dados PROFINET Incluindo ferramenta de configuração e servidor web integrado
