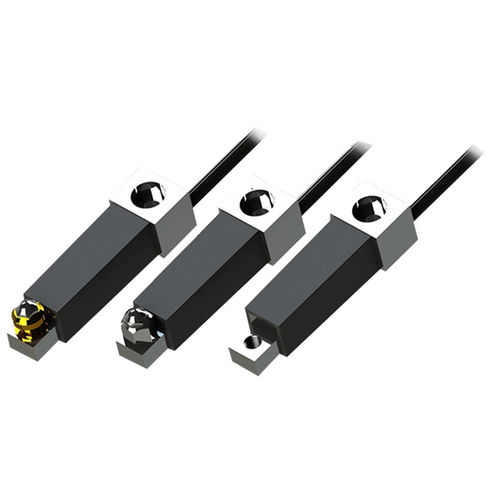

Apalpador de medição DUSM series

compacto

DUSM - Mini Flexão Faixa de medição de -0,5 mm -Resolução melhor do que 0,01 µm -Repetibilidade melhor do que 0,5 µm -Acionamento da mola -IP68 vedação -Extensão de braços -desenho robusto em embalagem compacta A Miniature Single Leaf Flexure é outra variante das sondas de contato baseadas em flexure. A folha simples em miniatura flexure tem uma gama calibrada de 0 - 500 microns e fornece os meios para configurações alternativas de montagem da ponta de contacto. A montagem do corpo do calibre na fixação é feita com um único parafuso M2,5. A fixação da ponta de contacto é feita através do inserto de rosca de bloqueio M3 integral, destinado principalmente para utilização com extensões de comprimento, pontas de contacto de comprimento fixo OEM ou com o adaptador de ponta do Solartron, que quando aplicado com a ponta dedicada do Solartron permite um ajuste de altura de 1 mm. As pontas OEM podem ser instaladas em qualquer uma das opções, mas é aconselhável que a altura seja limitada a um máximo de 6 mm acima da superfície superior da bitola, para evitar prejudicar significativamente a vida útil da bitola e a sua repetibilidade. A faixa de ajuste médio é o ponto de referência para a calibração usando a ponta padrão. As extensões de comprimento podem ser aplicadas a este estilo de bitola, mas devem ser usadas com cuidado. Recomenda-se um comprimento máximo de 12 mm, entre a ponta e a rosca de montagem, mas isso depende de outras variáveis como ângulo de aproximação e medição da altura da ponta deflection - extremos dessas condições reduzirão significativamente a vida útil do medidor e degradarão severamente a repetibilidade.
