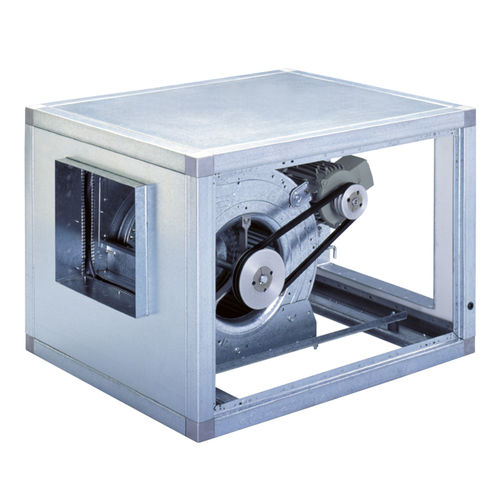

Ventilador para painel elétrico centrífugo CVTT Series

de extração230 Vca

Gama de ventiladores de armário com transmissão por correia, curvados para a frente, fabricados em chapa de aço galvanizado, revestidos internamente com isolamento acústico de melamina (M1). Todos os modelos incorporam um ventilador centrífugo de baixa pressão de entrada dupla montado em suportes anti-vibração e acoplamento flexível na descarga. Fornecido como padrão na configuração de descarga horizontal (código H) com motor, polia e conjunto de correia no lado direito da unidade quando visto da extremidade de descarga. Motores Todos os motores são IP55, isolamento de classe F. Alimentação eléctrica: Trifásica 220-240/380-415-50/60* Hz até 3 kW. (*Verificar Easyvent para modelos disponíveis a 60Hz) Trifásico 380-415V-50Hz, para motores de maior potência e motores de duas velocidades (ver quadro de características) Monofásico 230V-50Hz, com um máximo de 1,5 kW (versão CVTB). Todos os motores até 2,2 kW são montados na voluta da caixa do ventilador. Todos os motores acima de 3 kW são montados numa estrutura de suporte adjacente. Todos os motores trifásicos têm controlo de velocidade por inversor de frequência. A pedidoO conjunto accionado por correia pode ser fornecido no lado esquerdo da unidade (versão TI), configuração de descarga vertical (código V). Modelos equipados com flanges de entrada circulares. Painéis de dupla espessura (dupla pele) com isolamento acústico ignífugo (M0) de fibra de vidro de 17 mm de espessura. Motores de duas velocidades (4/8 e 4/6 pólos). Baixo nível de ruído Isolamento acústico em espuma melamínica ignífuga (M1) de 7 mm de espessura que reduz significativamente o nível de ruído. Acoplamento flexível na descarga Para reduzir as transmissões de vibrações e de ruído para a instalação. Robustez Acabamento de qualidade, com cantos em alumínio que proporcionam uma elevada robustez.
