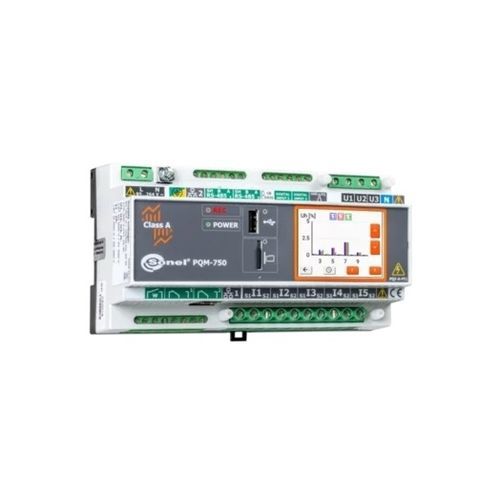

Analisador de qualidade da energia PQM-750

de sinalde monitoramentopara redes elétricas trifásicas

Contador estacionário concebido para medir e registar parâmetros de fornecimento de energia para cumprimento das normas e da legislação aplicável, e com capacidade para verificar os termos predefinidos de um contrato de compra/venda de energia. Fabricado na classe A. Concebido para ser montado numa calha DIN (com a possibilidade de ser montado numa parede num armário). O design modular permite adicionar novos módulos para expandir as capacidades do medidor. O instrumento permite medições em redes de 50 Hz, 60 Hz e 400 Hz*. - Classe A completa de acordo com a norma IEC 61000-4-30, confirmada por um certificado de um laboratório acreditado - Entradas de tensão L1, L2, L3, N, E (5 terminais) - Correntes L1, L2, L3, N, E (5 transformadores de corrente) - Transformadores de corrente incorporados 5 A (opcional: 1 A*), possibilidade de medições indirectas com resultados de cálculo para o lado primário (opcional: versão com transformadores de corrente externos*) - Funcionamento em redes de 50 Hz, 60 Hz, funcionamento em redes de 400 Hz* - Registo de eventos de tensão e corrente com formas de onda - Medição de mais de 4.000 parâmetros - Conversor analógico-digital de 24 bits - Taxa de amostragem básica de 80 kHz - Monitorização de emissões conduzidas na banda de 2...150 kHz - Duas portas LAN, incluindo uma com a opção de alimentar o medidor com PoE (Power over Ethernet) - Fonte de alimentação 85...264 V AC (120...300 V DC), bateria recarregável incorporada - Memória de 8 GB (cartão microSD) - Porta USB para actualizações do medidor e troca de dados - Duas entradas binárias, duas saídas de relé, duas portas RS-485 - Saída de relé para monitorizar o funcionamento do analisador (Watchdog) - Entrada de 1 fio para sensores de temperatura externos - Ecrã tátil de 2,4 polegadas
