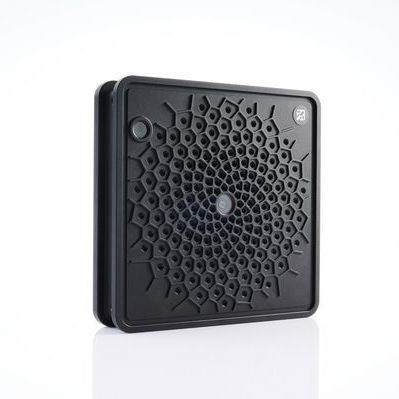

Sensor acústico para detecção de descargas parciais SONASCREEN®

para detecção de vazamentosde monitoramento de máquinapara manutenção preventiva

Visão geral do produto
O SONASCREEN® Sensor é um sensor compacto de alto desempenho para integração em sistemas de monitoramento fixos e móveis. Com 176 microfones, câmara térmica integrada e uma API potente, localiza fontes sonoras em tempo real e permite a integração fluida em aplicações personalizadas.

Principais vantagens

• 176 microfones com taxa de amostragem de 200 kHz para captar sinais acústicos muito fracos e localização precisa
• Ampla faixa de frequência até 100 kHz para detecção além do ruído industrial típico
• Operação autónoma com armazenamento local dos dados de medição
• Classe de proteção IP20 ou IP65 para utilização em ambientes industriais exigentes
• Edge computing permite medições autónomas incluindo armazenamento de dados e acesso SFTP
• Modos de operação pré‑definidos para utilização intuitiva
• API poderosa para integração em soluções de software personalizadas e sistemas de automação
• Adequado para detecção de fugas, inspeção elétrica, ensaios de estanqueidade e bioacústica
• Otimizado para aplicações móveis de inspeção e monitorização

Aplicações

• Detecção e avaliação de fugas
• Inspeção elétrica / deteção de descargas parciais
• Ensaios de estanqueidade
• Diagnóstico de máquinas / inspeção de rolamentos / monitorização da lubrificação
• Bioacústica e outros ambientes monitorizados

Modos do dispositivo

• EASY – modo simplificado com funcionalidades reduzidas e operação facilitada
• PRO – modo especialista com funcionalidades alargadas e parâmetros de medição configuráveis
• LEAKAGE – modo optimizado para deteção rápida de fugas com indicação de perda em tempo real
• PARTIAL DISCHARGE – modo optimizado para deteção de vários tipos de descargas parciais com visualização PRPD em tempo real

Software (seleção)

• LeakReport – software para PC para geração de relatórios incluindo descrição do local, estimativa de perda e estado de reparação
• PDReport – software para PC para geração de relatórios incluindo avaliação de falhas e estado de reparação

Dados técnicos (excertos, formato de tabela com quebras de linha)
Geral
Grau de proteção: IP20 ou IP65
Dimensões: IP20: 14 x 14 x 3,2 cm (5,5” × 5,5” × 1,3”) / IP65: 14 x 14 x 5,2 cm (5,5” × 5,5” × 2,0”)
Peso: IP20: 0,7 kg (1,5 lb) / IP65: 1,1 kg (2,4 lb)
Aplicação: Robô/drone ou instalação fixa
Pontos de montagem: Rosca M5 ao redor
Temperatura de funcionamento: 15 °C a 50 °C (59 °F a 122 °F)
Temperatura de armazenamento: -30 °C a 60 °C (-22 °F a 140 °F)

Câmara ótica
Tipo: Digital
Resolução: 1280 x 800 px a 40 fps
Campo de visão: 74° x 51° (horizontal x vertical)
Obturador: Global shutter

Câmara térmica
Tecnologia do sensor: Microbolómetro não refrigerado
Faixa espectral: Infravermelho de onda longa, 8 μm a 14 μm
Resolução: 160 x 120 amostragem progressiva
Taxa de imagens: 8,7 fps
Sensibilidade: <50 mK (0,050 °C)
Compensação de temperatura: Automática
Faixa de medição e precisão: -10° a +140°C com ±5°C ou 5 %; -10° a +400°C com ±10°C ou 10 % (aplica‑se o maior valor)
Campo de visão: 57° x 44° (horizontal x vertical)
Unidade de temperatura: Kelvin, Celsius, Fahrenheit

Computador integrado
Armazenamento interno: 1 TB M.2 SSD
Sistema operativo: Linux

Alimentação
Entrada: 9 a 24 V ou PoE, mín. 20 W

Sensores
Microfones: 176 microfones MEMS digitais
Faixa de frequência: Até 100 kHz
Taxa de amostragem: 200 kHz
Pressão sonora: Máx. 120 dB
Resolução: 24 bit
Beamforming: 100 fps

API (fluxos de dados e funções)
Fluxos de dados: Câmara de vídeo, imagem acústica, imagem térmica, espectro de frequência, sinal de áudio do ponto de escuta, nível de pressão sonora de todos os microfones, dados temporais de todos os microfones (sinais brutos)
Funções: Criar/editar modo/perfil de medição; definir distância de medição; definir frequência mínima/máxima; definir modo de escala acústica e dinâmica; ativar/desativar triggers; configurar definições de trigger; transferir/carregar ficheiros; reiniciar o dispositivo

Interfaces
USB‑B 3.0 (transferência de dados)
Ethernet (transferência de dados e PoE)
