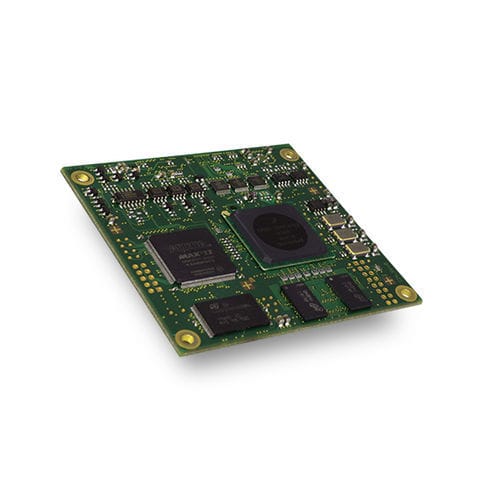

Placa de interface FPGA CIN

EthernetCANindustrial

Variante de placa do adaptador Sontheim CAN como solução de comunicação para aplicações de processamento de sinais industriais. Além de um total de quatro interfaces CAN de acordo com a ISO 11898, o CIN possui dois canais CAN de um fio e oito entradas e saídas digitais cada um. Além disso, Ethernet e I²C são integrados para o controle de componentes periféricos. Devido ao design extremamente compacto, o CIN pode ser montado como uma variante piggyback em uma placa de circuito específica do cliente. Em última análise, também é possível utilizar o dispositivo como gateway/ponte para CAN para Ethernet. Medição de nível Esta característica permite ler nos níveis CAN de forma análoga e assim, por exemplo, realizar o diagnóstico de falhas em um veículo ou máquina. É especialmente importante quando se perdem dados da rede, que podem ser causados por curto-circuitos, por exemplo. Detecção de quadro de erro Com este recurso o CIN é capaz de assumir a depuração e o diagnóstico em uma rede CAN. A interface tem sua própria lógica que detecta quadros de erro e os conta em uma memória interna. Isto permite detectar erros esporádicos, tais como a corrupção de mensagens por uma estação da rede.
