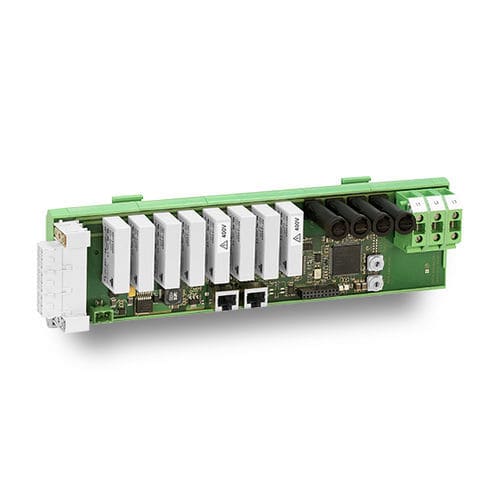

Módulo relé de comutação

de segurançaCApara montar em trilho DIN

Módulo de relé para controlar até oito cartuchos de aquecimento com 400 V O módulo relé permite o controle de oito cartuchos de aquecimento com 400 V. Ele foi projetado na construção aberta típica da família Light e impressiona pela sua muito boa relação preço-desempenho. Com seus tempos de conversão extremamente curtos para processamento de sinais e alta confiabilidade de processo, este módulo também é ideal para operação contínua em redes de máquinas complexas. Fonte de alimentação e relé A fase L1 só é passada em loop no módulo de relé. As outras duas fases L2 e L3 são utilizadas para controlar as cargas. Além disso, uma medição de corrente é integrada no módulo de relé, o que permite uma medição de corrente cíclica de cada relé. A medição é dividida em dois blocos de quatro relés cada. O RP1 é um relé de estado sólido para montagem em placa de circuito impresso e possui três tensões de controle reguladas para o controle de consumidores. A alta capacidade de corrente de pico e a imunidade a ruídos tornam, portanto, a comutação de cargas CA extremamente segura. LEDs e interruptores Vários LEDs de status permitem visualizar diferentes modos de operação e mensagens de alerta a partir de suas funções de segurança, como telegramas de batimento cardíaco. A configuração do endereço do módulo e da taxa de transmissão pode ser feita através de interruptores HEX e jumpers de brasagem. Processamento de sinais Existe um poderoso microcontrolador ARM7 no módulo para controlar a relais e o protocolo CAN. Além disso, o batimento cardíaco está integrado no dispositivo. Interface CAN A interface CAN integrada foi projetada de acordo com DS 301 e 401 para um uso flexível em diferentes lugares e tarefas na rede de barramento CAN. Todas as interfaces CAN Sontheim estão em conformidade com a norma ISO 11898.
