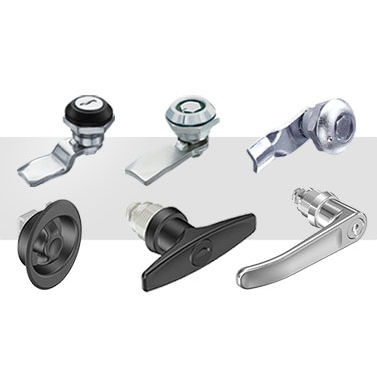

Fecho de came E5 series

de compressãocom chavecom quarto de volta

Resumo
Os fechos tipo cam 1/4 volta E5 fornecem acesso rápido montado em painel, design modular e várias opções de material de corpo. Cames com rampa fornecem cerca de 2 mm de compressão no fecho para reduzir vibrações e ruído.

Instalação e benefícios

• Instalação simples com um único furo e uma porca de montagem; versões pré‑montadas facilitam quando o alcance excede ≈4 mm
• Grande variedade de estilos de cabeça e tipos de acionamento para gestão de acesso e compatibilidade de ferramentas
• Ação rampada fornece ≈2 mm (0,08 in) de compressão no fechamento para ajuste firme
• Modelos push‑to‑close: a lingueta gira ao contactar e uma mola a retorna à posição engatada
• Indicador visual travado/aberto para verificação rápida
• Série low‑profile para baixa projeção; série standard para mais opções de cabeça, vedação e corpos com mola

Opções disponíveis

• Atuação sentido horário ou anti‑horário
• Acionamento manual, por ferramenta ou com cilindro/fecho por chave; opções para cadeado
• Push‑to‑close para configurações de ponto único e dois pontos
• Tipos de cam: fricção (35 mm ou 45 mm), cam de gancho, múltiplos offsets
• Estilos de cabeça: fenda, hex, quadrado, triângulo, asa, T‑handle, L‑handle, flush cup, shutter, cabeça de cilindro
• Materiais: zamac/ligas de zinco, aço inox (incl. 316), aço, ligas de alumínio, nylon reforçado com fibra de vidro, ABS, copolímero acetal
• Acabamentos: pintura a pó (preto/personalizado), cromado, zincado, zinco‑níquel, passivado, eletropolido
• Vedação: O‑rings / arruelas de vedação opcionais
• Tamanhos mini disponíveis para portas e painéis com espaço limitado

Normas e capacidade

• Carga estática máxima varia por modelo: cames rotativos até 670 N (150 lbf)
• Modelos push‑to‑close: carga estática máxima até 330 N (74 lbf)

Documentação e mídia

• Página de produto / catálogo série E5 (PDF disponível)
• Vídeos de produto e instruções de instalação

Características / especificações técnicas

• Operação: 1/4 de volta (90°)
• Compressão (cames rampados): ≈2 mm (0,08 in) no fechamento
• Montagem típica: furo único com porca de fixação; variantes table‑mount / rear‑fastened disponíveis
• Acomodação do aperto: offsets modulares e múltiplas opções; pré‑montados recomendados se o alcance exceder o painel ≈4 mm
• Materiais: zamac, aço inox (incl. 316), aço, liga de alumínio, nylon carregado com fibra de vidro, ABS, acetal
• Acabamentos: pintura a pó, cromado, zincado, zinco‑níquel, passivado, eletropolido
• Opções de cabeça/acionador: ampla variedade (asa, low‑profile, fenda, hex, quadrado, T/L‑handle, flush cup, shutter, cilindro)
• Opções de travamento: manual, por ferramenta, cilindro/chave, padlock‑capable, shutter driver
• Tipos de cam e comprimentos: fricção 35/45 mm, cams de gancho, diversas geometrias
• Vedação: O‑ring / arruela de vedação opcional
• Séries/tamanhos: Low Profile, Standard, Mini, Push‑to‑Close, Flush Cup, Detent, 20.1 mm etc.
• Aplicações: acesso rápido para painéis/portas com exigência de resistência a vibrações
