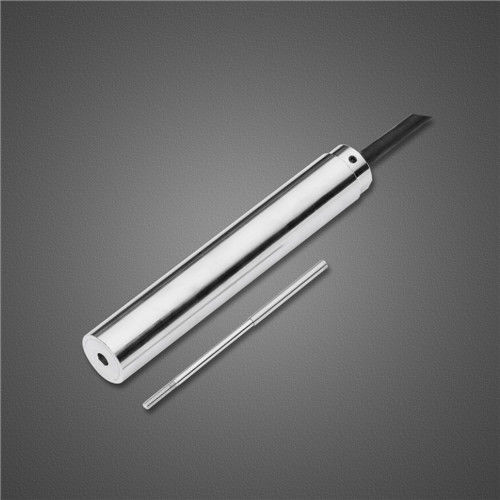

Sensor de posição linear SDVE28 DC

sem ligação mecânicamagnéticoLVDT

O transformador diferencial linear variável (LVDT) é um transdutor de posição sem contato, de leitura absoluta, e tem resolução essencialmente infinita. Ele compreende três ou mais bobinas dentro das quais um núcleo magneticamente permeável se move para prover acoplamento variável entre a bobina primária e as bobinas secundárias (geralmente duas). Embora a técnica de detecção seja sem contato, freqüentemente há um arranjo mecânico adicionado para manter o núcleo posicionado na bobina durante todo o curso. Um LVDT básico compreende uma bobina primária, duas bobinas secundárias e um núcleo móvel. As bobinas são enroladas em forma de bobina tubular, cujo interior é chamado de furo (ver figura abaixo). A comunicação entre as partes móveis e estacionárias do transdutor é obtida por meio de acoplamento indutivo, portanto, qualquer número de mudanças de posição pode ser feita sem desgaste das partes do transdutor. Quando se utiliza um LVDT para medir as dimensões de uma peça metálica formada (como um pára-lamas para um automóvel), o núcleo do LVDT é ligado a uma ponta que entra em contato com a superfície da peça metálica formada. Embora possa haver desgaste da ponta, não há desgaste do elemento sensor em si. Características: - Construção SS304, à prova de explosões - Condicionador de sinal interno, operado por DC dentro de - saída de tensão de 3 fios 0-5V ou 0-10V saída de corrente de 2 fios 4-20mA - Sem contato, Longa vida útil Aplicações: - Indústria petroquímica e de gás natural - Ambiente combustível e explosivo - Fabrico de armas militares - Áreas perigosas com poeira e gás explosivos
