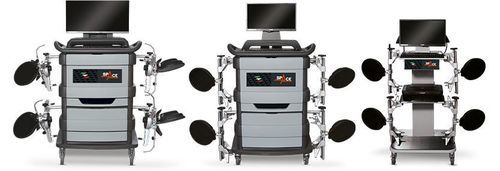

Alinhador de rodas 3D ARD32 Series

para carroscom conexão Bluetooth

Visão geral
A série ARD32 reúne alinhadores de rodas 3D profissionais para oficinas, concebidos para medição e ajuste da geometria das rodas. Os sistemas usam lentes megapixel com alvos 3D sólidos, suportam compensação de nível do elevador e transferem dados por Bluetooth entre sensores e consola. Software guiado com imagens 3D animadas e memória de posição da roda (Run out / Quick Run Out) simplificam os processos. Alimentação por bateria e opções Wi‑Fi/ADAS conforme configuração.

ARD32PHPR.3

• Alinhador 3D com óticas megapixel e alvos 3D sólidos
• Compensação do elevador e transferência de dados por Bluetooth
• Procedimento guiado e software de ajuste com imagens 3D animadas
• Teclado, comando remoto e ecrã nas cabeças de medição
• Registo da posição da roda em 'Run out' e Quick Run Out
• Alimentação por bateria

Inclui (ARD32PHPR.3)

• Unidade de controlo com PC, monitor TFT 27", teclado, impressora, carregador de baterias automático
• 1 par de braçadeiras rápidas para montagem no elevador
• 2 sensores
• 2 pares de garras rápidas 3 pontos com alvos (para jantes 8"–24")
• 1 par de pratos giratórios mecânicos (STDA124) com espaçadores
• Módulo Wi‑Fi e acesso ALIGNMENT CONNECT (STDA141) com 2 anos de atualizações
• Conjunto de baterias extras (STDA128)
• Nível de bolha nos alvos (STDA149)
• Rato e tapete
• Software ADAS-ready (token/licença pode ser aplicável)
• Depressor de pedal de travão e suporte de volante

ARD32PHP.3

• Alinhador 3D com óticas megapixel e alvos 3D sólidos
• Compensação do elevador e transferência de dados por Bluetooth
• Procedimento guiado e software de ajuste com imagens 3D animadas
• Teclado, comando remoto e ecrã nas cabeças de medição
• Registo da posição da roda em 'Run out' e Quick Run Out
• Alimentação por bateria

Inclui (ARD32PHP.3)

• Unidade de controlo com PC, monitor TFT 27", teclado, impressora, carregador de baterias automático
• 1 par de braçadeiras rápidas para montagem no elevador
• 2 sensores
• 2 pares de garras rápidas 3 pontos com alvos (para jantes 8"–24")
• 1 par de pratos giratórios mecânicos (STDA124) com espaçadores
• Depressor de pedal de travão e suporte de volante

ARD32PSP.3

• Alinhador 3D com óticas megapixel e alvos 3D sólidos
• Compensação do elevador e transferência de dados por Bluetooth
• Procedimento guiado e software de ajuste com imagens 3D animadas
• Teclado e comando remoto nas cabeças de medição
• Registo da posição da roda em 'Run out' e Quick Run Out
• Alimentação por bateria

Inclui (ARD32PSP.3)

• Consola com PC, monitor TFT 22", teclado, impressora, carregador de baterias automático
• 1 par de suportes de montagem para elevador
• 2 sensores
• 2 pares de STDA35E/3D garras autocentrantes 3 pontos com alvos (para jantes 10"–24") e braços de bloqueio rápido
• 1 par de pratos giratórios mecânicos S110A7/P com espaçadores
• Depressor de pedal de travão e suporte de volante

ARD32PSP.4

• Alinhador 3D similar ao ARD32PSP.3 com garras 4 pontos em versões específicas
• Compensação do elevador e transferência de dados por Bluetooth
• Procedimento guiado e software de ajuste com imagens 3D animadas
• Teclado e comando remoto nas cabeças de medição
• Registo da posição da roda em 'Run out' e Quick Run Out
• Alimentação por bateria

Inclui (ARD32PSP.4)

• Consola com PC, monitor TFT 22", teclado, impressora, carregador de baterias automático
• 1 par de suportes de montagem para elevador
• 2 sensores
• 2 pares de STDA33EU/3D garras autocentrantes 4 pontos com alvos (para jantes 10"–24")
• 1 par de pratos giratórios mecânicos S110A7/P com espaçadores
• Depressor de pedal de travão e suporte de volante

ARD32L.3 / ARD32L.4

• Variantes 3D com óticas megapixel e alvos 3D sólidos
• Compensação do elevador, Bluetooth e procedimento guiado com imagens 3D animadas
• Teclado e comando remoto nas cabeças de medição
• Alimentação por bateria

Inclui (ARD32L.3)

• Unidade de controlo com PC, monitor TFT 22", teclado, impressora, carregador de baterias automático
• 1 par de braçadeiras para montagem no elevador
• 2 sensores
• 2 pares STDA35E/3D garras autocentrantes 3 pontos com alvos (para jantes 10"–24")
• 1 par de pratos giratórios mecânicos S110A7/P com espaçadores
• Depressor de pedal de travão e suporte de volante

Inclui (ARD32L.4)

• Unidade de controlo com PC, monitor TFT 22", teclado, impressora, carregador de baterias automático
• 1 par de braçadeiras para montagem no elevador
• 2 sensores
• 2 pares STDA33EU/3D garras autocentrantes 4 pontos com alvos (para jantes 10"–24")
• 1 par de pratos giratórios mecânicos S110A7/P com espaçadores
• Depressor de pedal de travão e suporte de volante

Notas adicionais

• Módulo Wi‑Fi e acesso ALIGNMENT CONNECT (ex.: STDA141) disponíveis com atualizações de base de dados por período definido
• Software ADAS-ready disponível (tokens/licenças podem ser aplicáveis)

Especificações técnicas

• Família de produto: ARD32 Series (alinhadores 3D)
• Sistema óptico: lentes megapixel com alvos 3D sólidos
• Comunicação: Bluetooth entre sensores e consola; Wi‑Fi opcional
• Alimentação: bateria; carregador automático incluído em alguns pacotes
• Recursos de medição: compensação do elevador; gravação da posição da roda em 'Run out' e Quick Run Out
• Interface: software guiado com imagens 3D animadas; teclado, comando remoto e ecrã nas cabeças de medição (varia por versão)
• Ecrãs: 27" ou 22" TFT conforme modelo
• Acessórios: garras autocentrantes 3 ou 4 pontos, pratos giratórios mecânicos (STDA124, S110A7/P), depressor de pedal de travão, suporte de volante
• Opções: conjunto de baterias extra (STDA128), nível de bolha para alvos (STDA149), acesso Wi‑Fi ALIGNMENT CONNECT (STDA141)
