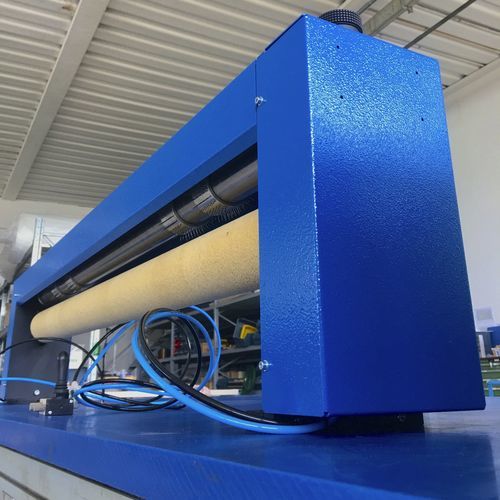

Unidade de microperfuração para filmes plásticos CN-60

O microperfurador CN60 é um modelo leve e versátil, de dimensões muito reduzidas, concebido para efetuar microfuros de vários diâmetros em material em movimento, e destina-se a ser inserido como unidade hospedeira em linhas de processamento de películas, tais como cortadoras, extrusoras, máquinas de impressão ou de soldadura, e em todas as linhas de produção que processam películas em contínuo. A perfuração é efectuada através da unidade de perfuração constituída por um eixo de agulhas e um contra-rolo. A película passa através dos dois rolos que, ao entrarem em contraste, perfuram o material. Os rolos são aproximados através de dois parafusos micrométricos reguláveis manualmente. O CN60 desloca-se através do arrastamento da película, adaptando-se perfeitamente à velocidade* da máquina ou da linha hospedeira. Componentes principais Grupo de perfuração constituído por eixo de agulhas (1) e contra-rolo (2) através dos quais passa a película em movimento Sistema pneumático (para ativar ou desativar a perfuração) Sistema de regulação manual da penetração, através de parafusos micrométricos Eixo de agulha O veio de agulhas (1) é constituído por um rolo de aço com uma haste cromada no interior, sobre a qual são montados os cilindros (sectores de bronze com agulhas fixas). É possível equipar o eixo da agulha com cilindros de agulhas espaçados para microperfurar várias pistas no material ou montar cilindros adjacentes para perfurar toda a superfície útil da película. Os cilindros montam agulhas para furos com um mínimo de Ø 80µ e um máximo de Ø 1mm. Contra-rolo Consoante o material a microperfurar, o contra-rolo (2) pode ser solicitado em cerdas moídas ou em borracha.
