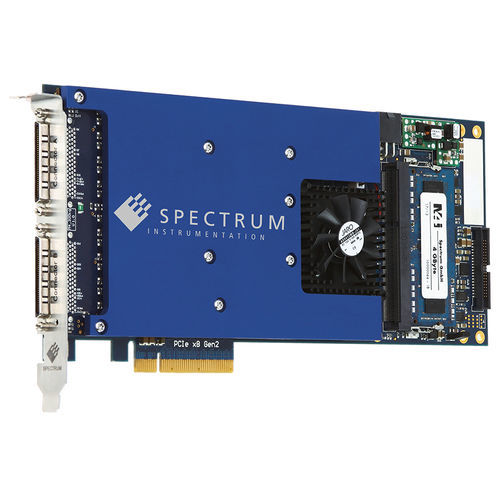

Placa de aquisição PCIe M4i.77xx series

digitaisanalisador lógico

aquisição de formas de onda digitais de 32 canais até 720 MBit/s - Modelos com 125 MS/s, 250 MS/s ou 720 MS/s - Relógio de estado externo até 700 MBit/s - 32 canais digitais simultâneos - ADC e amplificador separados por canal - memória integrada de 4 GByte (32 GBit) como padrão - Atraso de relógio programável - Disparo de padrão, disparo externo - Transferência direta de dados para GPU CUDA utilizando a opção SCAPP A família M4i.77xx PCI Express (PCIe) x8 As placas de aquisição de formas de onda digitais (analisador lógico) da série M4i.77xx-x8 incluem versões com 32 canais síncronos, quer de extremidade única com níveis de limiar programáveis, quer diferenciais. A grande memória integrada pode ser segmentada para registar diferentes sequências de formas de onda. Embora as placas M4i.77xx tenham sido concebidas utilizando a tecnologia mais recente, continuam a ser compatíveis em termos de software com os controladores das placas de aquisição digital Spectrum anteriores. Por conseguinte, os clientes actuais podem utilizar o mesmo software que desenvolveram para uma placa de entrada digital de 60 MS/s com 10 anos de idade também para um analisador lógico de 720 MS/s da série M4i.77xx.
