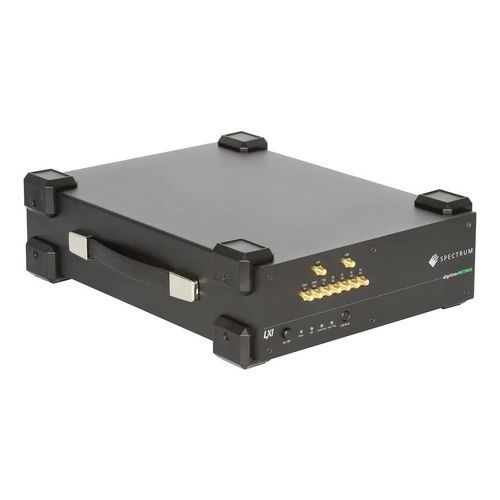

Digitalizador até 5 GS/s DN2.33x series

até 10 GS/saté 3,2 GS/s1 canal

Visão geral
A série DN2.33x reúne instrumentos digitizerNETBOX Ethernet/LXI com conversão A/D de 12 bits, taxas de amostragem até 10,0 GS/s e largura de banda analógica até 4,70 GHz para captura de sinais de alta velocidade e operação remota em rede.

Principais características

• Modelos com taxas de amostragem de 10,0 GS/s, 6,4 GS/s e 3,2 GS/s (variantes de um e dois canais).
• Largura de banda analógica até 4,70 GHz dependendo do modelo.
• Configurações de 1 ou 2 canais; memória a bordo até 2 GSamples (expansível conforme opções do dispositivo).
• Quatro faixas de entrada: ±200 mV a ±2,5 V; impedância de entrada 50 Ω; acoplamento DC; entradas single-ended.
• Modos de trigger: window, re-arm, OR/AND; suporte a timestamping e modos de gravação múltipla.
• Operação remota via Ethernet / LXI (instrumento de rede digitizerNETBOX).

Modelos disponíveis e especificações principais

• DN2.335-01 — Ethernet; 1 canal; 12 bits; 10 GS/s (1 ch); 3 GHz BW; entrada ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset do utilizador ±100 %; memória até 2 GSamples; opções: Block Average, Digital Pulse Generator.
• DN2.336-01 — Ethernet; 1 canal; 12 bits; 10 GS/s (1 ch); 4,70 GHz BW; entrada ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset do utilizador ±100 %; memória até 2 GSamples; opções: Block Average, Digital Pulse Generator.
• DN2.335-02 — Ethernet; 2 canais; 12 bits; 10 GS/s (1 ch) / 5 GS/s (2 ch); 3 GHz BW; entrada ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset do utilizador ±100 %; memória até 2 GSamples; opções: Block Average, Digital Pulse Generator.
• DN2.336-02 — Ethernet; 2 canais; 12 bits; 10 GS/s (1 ch) / 5 GS/s (2 ch); 4,70 GHz BW; entrada ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset do utilizador ±100 %; memória até 2 GSamples; opções: Block Average, Digital Pulse Generator.
• DN2.333-01 — Ethernet; 1 canal; 12 bits; 6,4 GS/s; 2 GHz BW; entrada ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset do utilizador ±100 %; memória até 2 GSamples; opções: Block Average, Digital Pulse Generator.
• DN2.333-02 — Ethernet; 2 canais; 12 bits; 6,4 GS/s (1 ch) / 3,2 GS/s (2 ch); 2 GHz BW; entrada ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset do utilizador ±100 %; memória até 2 GSamples; opções: Block Average, Digital Pulse Generator.
• DN2.332-02 — Ethernet; 2 canais; 12 bits; 3,2 GS/s; 1 GHz BW; entrada ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset do utilizador ±100 %; memória até 2 GSamples; opções: Block Average, Digital Pulse Generator.

Especificações técnicas

• Resolução: 12 bits (modos: nativo 12 bits, modo 8 bits, modo 12 bits packed).
• Taxas máximas de amostragem: até 10,0 GS/s em canal único; 6,4 GS/s; 3,2 GS/s dependendo do modelo e dos canais ativos.
• Largura de banda analógica: até 4,70 GHz nas variantes.
• Faixas de entrada: ±200 mV a ±2,5 V (quatro faixas selecionáveis).
• Impedância de entrada: 50 Ω; acoplamento: DC; tipo de entrada: single-ended.
• Canais: 1 ou 2 (dependente do modelo); taxas de amostragem reduzidas em operação com 2 canais conforme especificado por modelo.
• Memória a bordo: até 2 GSamples (dependente do modelo); opções de memória maiores disponíveis conforme documentação da família.
• Modos de trigger: window, re-arm, OR/AND; suporte a timestamping e gravação múltipla.
• Operação remota: instrumentro de rede Ethernet / LXI (operação remota digitizerNETBOX).
• Recursos opcionais: Block Average, Digital Pulse Generator Option, Multiple Recording, Timestamping, modos digitais para captura com redução de dados.
