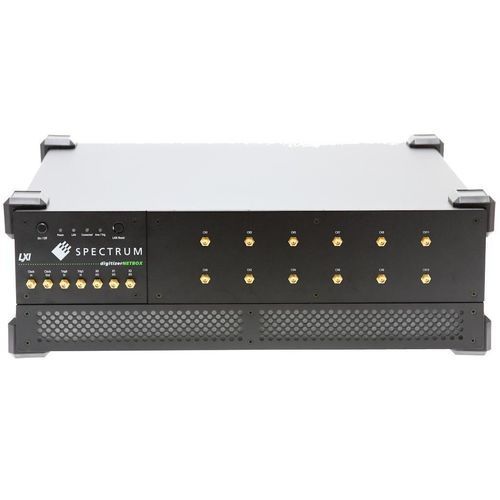

Digitalizador até 5 GS/s DN6.33 series

até 10 GS/saté 3,2 GS/sde 10 canais

Visão geral
A série DN6.33x são instrumentos ultra-rápidos Ethernet/LXI digitizerNETBOX que oferecem resolução de 12 bits e taxas de amostragem de 3,2 GS/s até 10,0 GS/s, disponíveis em configurações multicanais de até 12 canais. Combinam front-ends A/D de muito alta largura de banda com memória a bordo flexível e operação remota via Ethernet/LXI para aplicações de laboratório e testes automatizados.

Pontos principais

• Modelos com taxas de amostragem de 10,0 GS/s, 6,4 GS/s e 3,2 GS/s
• Largura de banda analógica até 3,0 GHz (variantes de 2,0 GHz para modelos 6,4/3,2 GS/s)
• Contagens de canais disponíveis: 4, 6, 8, 10 ou 12
• Memória a bordo: padrão 1/2 GSamples por canal; opcional 4/8 GSamples por canal
• Quatro faixas de entrada de ±200 mV a ±2,5 V; impedância 50 Ω; acoplamento DC; entradas single-ended
• Modos de trigger: Window, re-arm, OR/AND e configurações múltiplas
• Controle remoto e integração via Ethernet / LXI

Modelos disponíveis e principais dados por modelo (extraído da tabela de produto)

• DN6.335-04 — Ethernet; 4 entradas analógicas; 12 Bit; 10 GS/s (1–2 canais ativos), 5 GS/s (4 ativos); 3 GHz; faixas ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; deslocamento do usuário ±100 %; Memória (Max): 2x2 GSamples (2x8 GSamples opcional); Sincronização Internal Star-Hub; Funções: 8 Bit Mode, 12 Bit Packed Mode, Multiple Recording, Timestamp; Opções: Block Average, Digital Pulse Generator
• DN6.335-06 — Ethernet; 6 entradas analógicas; 12 Bit; 10 GS/s (1–2 ativos), 5 GS/s (4–6 ativos); 3 GHz; Memória (Max): 3x2 GSamples (3x8 opcional); Sincronização Internal Star-Hub; mesmas funções/opções
• DN6.335-08 — Ethernet; 8 entradas analógicas; 12 Bit; 10 GS/s (1,2,4 ativos), 5 GS/s (6,8 ativos); 3 GHz; Memória (Max): 4x2 GSamples (4x8 opcional)
• DN6.335-10 — Ethernet; 10 entradas analógicas; 12 Bit; 10 GS/s (1,2,4 ativos), 5 GS/s (6,8,10 ativos); 3 GHz; Memória (Max): 5x2 GSamples (5x8 opcional)
• DN6.335-12 — Ethernet; 12 entradas analógicas; 12 Bit; 10 GS/s (1,2,4,6 ativos), 5 GS/s (8,10,12 ativos); 3 GHz; Memória (Max): 6x2 GSamples (6x8 opcional)
• DN6.333-04 — Ethernet; 4 entradas analógicas; 12 Bit; 6,40 GS/s (1–2 ativos), 3,20 GS/s (4 ativos); 2 GHz; Memória (Max): 2x2 GSamples (2x8 opcional)
• DN6.333-06 — Ethernet; 6 entradas analógicas; 12 Bit; 6,40 GS/s (1–2 ativos), 3,20 GS/s (4–6 ativos); 2 GHz; Memória (Max): 3x2 GSamples (3x8 opcional)
• DN6.333-08 — Ethernet; 8 entradas analógicas; 12 Bit; 6,40 GS/s (1,2,4 ativos), 3,20 GS/s (6,8 ativos); 2 GHz; Memória (Max): 4x2 GSamples (4x8 opcional)
• DN6.333-10 — Ethernet; 10 entradas analógicas; 12 Bit; 6,40 GS/s (1,2,4 ativos), 3,20 GS/s (6,8,10 ativos); 2 GHz; Memória (Max): 5x2 GSamples (5x8 opcional)
• DN6.333-12 — Ethernet; 12 entradas analógicas; 12 Bit; 6,40 GS/s (1,2,4 ativos), 3,20 GS/s (6,8,10,12 ativos); 2 GHz; Memória (Max): 6x2 GSamples (6x8 opcional)

Especificações técnicas

• Resolução: 12 Bit (com modo 8 Bit e modo 12 Bit packed disponíveis)
• Taxa máxima de amostragem: até 10,0 GS/s (dependendo do modelo); outras variantes a 6,4 GS/s e 3,2 GS/s
• Largura de banda analógica: até 3,0 GHz (variantes 3 GHz) ou até 2,0 GHz (variantes 6,4/3,2 GS/s)
• Contagem de canais: 4, 6, 8, 10, 12 (dependendo do modelo)
• Faixas de entrada: ±200 mV a ±2,5 V (quatro faixas selecionáveis)
• Impedância de entrada: 50 Ω
• Acoplamento: DC
• Tipo de entrada: Single-ended
• Memória a bordo: base 1/2 GSamples por canal; opções 4 GSamples ou 8 GSamples por canal
• Modos de trigger: Window, re-arm, triggers OR/AND
• Sincronização: Internal Star-Hub (sincronização multi-módulo)
• Timestamping, modos de gravação múltiplos, opção Block Average
• Controle remoto: Ethernet / LXI (digitizerNETBOX device)
