Pino elástico espiral

em aço inoxidávelpara cargas levespara peças de plástico

Visão geral do produto
Os pinos de mola em espiral de serviço leve para plásticos são fixadores projetados especificamente para uso em materiais macios, frágeis ou finos, como plásticos, alumínio, fundições e cerâmicas. A SPIROL inventou o pino de mola em espiral em 1948, oferecendo-o em três versões: leve, padrão e pesado, para fornecer a combinação ideal de resistência, flexibilidade e diâmetro para diversos materiais e requisitos de aplicação. O design amortecedor desses pinos absorve forças e vibrações, evitando danos aos furos e prolongando a vida útil da montagem.

Características principais e aplicações

• Recomendado para materiais macios, frágeis ou finos e onde os furos estão próximos a uma borda.
• Ideal para montagens que não estão sujeitas a cargas significativas, como aplicações de alinhamento ou eixo.
• Fácil instalação devido à menor força de inserção.
• Disponível em tamanhos métricos (ISO 8751, ASME B18.8.3M) e em polegadas (ASME B18.8.2).
• Diâmetros métricos: 1,5 mm a 8 mm; Diâmetros em polegadas: .062" (1/16) a .312" (5/16).
• Materiais: Aço de alto carbono, aço inoxidável 302/304 (austenítico), aço inoxidável 420 (martensítico).

Exemplos de aplicação

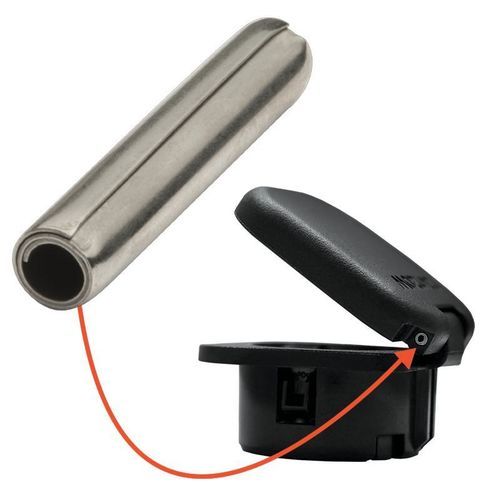

• Fechaduras, trincos, dobradiças de plástico, coberturas de tomadas de energia de plástico, e mais.
• Tomadas de energia automotivas de 12V
• Maçanetas de portas automotivas
• Protetores de lâminas de serras circulares

Estudos de caso

• Pino de gatilho em grampeador cirúrgico: Os engenheiros da SPIROL projetaram um pino de gatilho auto-retido para eliminar rachaduras no garfo de plástico, garantindo o equilíbrio perfeito de resistência e flexibilidade, fácil instalação e retenção excepcional. A solução melhorou a função e a qualidade do grampeador cirúrgico.
• Pino de dobradiça em caixa de armazenamento protetora de plástico: Os pinos de mola em espiral de serviço leve substituíram pinos sólidos com farpas pouco confiáveis, proporcionando retenção superior, facilidade de instalação e compatibilidade com sistemas de alimentação automática.
• Reforço para canister de evaporação de combustível de plástico: Os pinos de mola em espiral de serviço leve de aço inoxidável foram usados para auto-retenção, resistência à corrosão e para permitir o fluxo máximo de vapores, enquanto evitavam danos ao tubo de plástico.

Soluções personalizáveis

• Se o diâmetro, comprimento, material ou acabamento necessário não estiver disponível na oferta padrão, a SPIROL pode fornecer soluções personalizadas para atender às necessidades específicas de aplicação.

Tecnologia de instalação

• A SPIROL oferece uma gama completa de equipamentos de instalação de pinos, desde máquinas manuais até células de trabalho totalmente automatizadas com opções de controle de processo e à prova de erros, proporcionando uma solução integrada total para montagem.

Especificações

• Tipo de produto: Pinos de mola em espiral de serviço leve
• Materiais recomendados: Plásticos, alumínio, fundições, cerâmicas
• Tamanhos métricos: 1,5 mm a 8 mm (ISO 8751, ASME B18.8.3M)
• Tamanhos em polegadas: .062" (1/16) a .312" (5/16) (ASME B18.8.2)
• Materiais: Aço de alto carbono, aço inoxidável 302/304 austenítico, aço inoxidável 420 martensítico
• Aplicações: Alinhamento, eixos, dobradiças, trincos, tomadas de energia, protetores de lâminas de serras, dispositivos médicos, canisters de combustível
• Características: Absorção de choques, amortecimento de vibrações, fácil instalação, baixa força de inserção, retenção superior, design simétrico para alimentação automática
