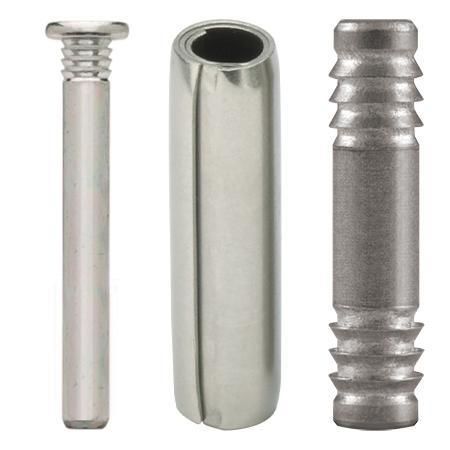

Pino espiral

maciçoestriadoem aço inoxidável

Visão geral
SPIROL fornece uma gama de pinos projetados para conjuntos plásticos, incluindo Pinos de Mola em Espiral (leve, padrão, pesado), pinos maciços e pinos de retenção especializados como Press‑N‑Lok™ (BP100) e pinos de trava LP500. Esses componentes permitem funções de dobradiça, trava, alinhamento e retenção em caixas e peças estruturais plásticas. Engenheiros de aplicação auxiliam na seleção com base no material hospedeiro, carga e método de instalação.

Aplicações comuns

• Pinos de dobradiça com folga
• Pinos de dobradiça por atrito
• Pinos de trava
• Eixos e pinos de pivô
• Pinos de retenção permanentes
• Pinos de retenção manuteníveis
• Pinos de fixação e ligação
• Pinos de localização e alinhamento
• Pinos de eixo e cubo
• Pinos para eixos e engrenagens

Tipos de pinos e características
Pinos de mola em espiral (Leve, Padrão, Pesado)
Pinos de mola em espiral oferecem combinações de resistência, flexibilidade e força radial controlada para atender a diferentes materiais hospedeiros e requisitos de aplicação. Seu desenho helicoidal absorve choque e vibração, reduzindo a deformação do furo e prolongando a vida útil do conjunto.

Pinos de serviço leve
Recomendados para materiais macios, frágeis ou finos, como plásticos, alumínio, peças fundidas e cerâmica, os pinos de serviço leve exigem menor força de inserção e são adequados quando os furos estão próximos a uma borda. São comumente usados para alinhamento e eixos de baixa carga.

Série 500 — Pinos extra leves
A Série 500 usa uma formação de 1½ espira para limitar a força radial e proteger materiais frágeis. Usos típicos incluem pinos de dobradiça e alinhamento em conjuntos plásticos ou cerâmicos. A Série 550 Cosmetic é uma variante projetada para aplicações cosméticas visíveis.

Press‑N‑Lok™ (BP100)
Os pinos BP100 Press‑N‑Lok™ possuem garras opostas que fornecem retenção axial permanente entre duas peças plásticas. A instalação é em duas etapas: prensar na primeira metade e, em seguida, prensar a metade correspondente sobre os pinos expostos para que o plástico se aloje ao redor das garras. Material padrão: alumínio leve sem chumbo; aço inoxidável austênitico disponível. Diâmetros: 2 mm a 4 mm.

LP500 — Pinos de trava para plásticos
Os LP500 incluem uma garra sob a cabeça dimensionada para engatar o furo final enquanto o corpo liso permite o alinhamento através dos furos anteriores. A cabeça evita a inserção excessiva e facilita a orientação mecânica para instalação automática. Diâmetros padrão: 3 mm, 4 mm, 5 mm. Material padrão: alumínio leve sem chumbo; variantes disponíveis sob consulta.

Tecnologia de instalação
SPIROL oferece equipamentos de instalação de pinos desde prensas manuais até módulos totalmente automatizados com fixações, controle estatístico de processo e à prova de erros para garantir montagem repetível e de alta qualidade em componentes plásticos.

Exemplos de aplicação & benefícios

• Punho de carregamento de VE: Press‑N‑Lok™ substitui parafusos para reduzir sucata e acelerar a montagem ao preencher o plástico ao redor das garras para retenção segura.
• Pinos de dobradiça internos automotivos: LP500 reduz ruído (buzz, squeak & rattle) em comparação com fixadores anteriores e simplifica a montagem.
• Pinos de gatilho em grampeadores cirúrgicos: Pinos de mola de serviço leve evitam fissuras em forquilhas plásticas, fornecendo retenção e flexibilidade necessárias.

Especificações técnicas

• Origem: Pino de mola em espiral inventado em 1948
• Graus: Leve, Padrão, Pesado
• Extra leve: Série 500 (formação 1½ espira); inclui variante Série 550 Cosmetic
• Press‑N‑Lok™ (BP100): garras opostas; material padrão alumínio leve sem chumbo; inox austênitico opcional; diâmetros 2 mm a 4 mm
• Pinos LP500: garra sob a cabeça; diâmetros padrão 3 mm, 4 mm, 5 mm; material padrão alumínio leve sem chumbo
• Materiais hospedeiros recomendados para serviço leve: plásticos, alumínio, peças fundidas, cerâmica
• Benefícios: absorção de choque, redução de danos ao furo, baixa força de inserção (serviço leve), retenção axial segura via garras (Press‑N‑Lok™ & LP500)
• Opções de instalação: de equipamento manual a módulos totalmente automatizados com controle de processo e à prova de erros
