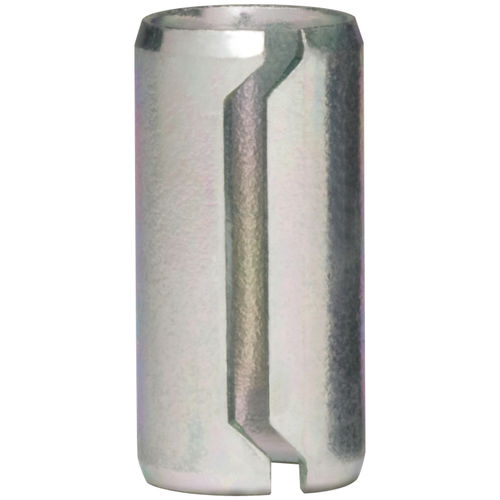

Anel guia liso DB100 series

anel guia liso
anel guia liso
anel guia liso
Guardar nos Favoritos
Comparar


Características

Tecnologia
liso
Diâmetro externo

MÁX: 20,51 mm (0,807 in)

MÍN: 7,92 mm (0,312 in)

Diâmetro interno

MÁX: 19,5 mm (0,8 in)

MÍN: 7,5 mm (0,3 in)

Descrição

O rolo de SPIROL deu forma às buchas endurecidas é projetado encontrar uns ou vários dos seguintes objetivos: alinhe componentes de acoplamento, elimine a perfuração de um furo de parafuso separado, proteja os parafusos do carregamento da tesoura, e/ou mantenha a integridade comum. Embora estas buchas ocas, de pouco peso não sejam precisão mmoídas e não exijam furos da precisão, assim economia em custos da preparação do componente e do furo, são capazes do alinhamento da precisão se as directrizes de projeto são seguidas. Umas economias mais adicionais podem ser conseguidas usando o interior da bucha do passador para o parafuso e assim eliminando o custo de um furo de parafuso separado. Este conceito de projeto igualmente protege o parafuso das cargas da tesoura perpendiculares ao parafuso e isola as forças no parafuso para tensionar o carregamento. Forças de tesoura que actuam em uma causa comum aparafusada os membros comum a deslizar para a frente e para trás, que faça com que os parafusos e as porcas girem, reduzindo a tensão do pre-load. Este é particular o caso com parafusos curtos com uma distância de aperto reduzida. Os passadores ocos à terra de SPIROL são projetados ser recolocações diretas para passadores contínuos à terra padrão por ISO 8734. São usados onde tolerancing da linha central e alinhamento da precisão são exigidos.

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da SPIROL
