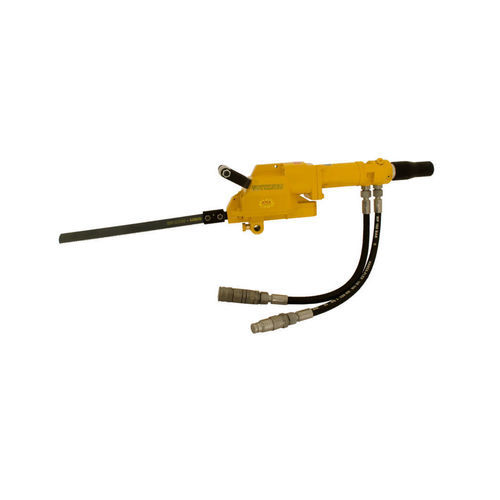

Serra alternativa 5 1220 0010

para metais não ferrosospara plásticospara metais

Visão geral
Serra alternativa hidráulica 5 1220 0010 projetada para aplicações industriais exigentes e corte subaquático. Oferece atuação variável por acelerador giratório e certificação ATEX II2GExhIIBT5Gb para áreas perigosas.

Atributos principais

• Fonte de energia: Hidráulica
• Pressão de trabalho: 90–140 bar
• Caudal: 10–50 l/min
• Atuação: Acelerador giratório (velocidade variável)
• Operação submersível
• ATEX: II2GExhIIBT5Gb

Dados técnicos

• Número de encomenda: 5 1220 0010
• Especificação ATEX: II2GExhIIBT5Gb
• Fonte de energia: Hidráulica
• Pressão de trabalho: 90–140 bar
• Caudal: 10–50 l/min
• Atuação: Acelerador giratório
• Potência: 2.8
• Curso (livre): 300 rpm
• Curso: 60,00 mm
• Ligação: M18x1.5 mm
• Conexão mangueira hidráulica: Flat-Star A250-OM/OF-1/2 BSP
• Meio hidráulico: Óleo hidráulico
• Tipo de circuito hidráulico: circuito aberto
• Classe de filtração do óleo: ISO 20/18/13
• Temperatura do óleo: -34 a +82 °C
• Viscosidade do óleo: superior a 13 centistokes
• Nível de ruído LpA: inferior a 70,0 dB(A)
• Nível de vibração: inferior a 2,5 m/s²
• Peso: 10,5 kg
• Campos de aplicação: Construção de energia e gasodutos; Indústria metalúrgica e construção em aço; Construção de máquinas e instalações; Trabalhos subaquáticos

Acessórios (visão geral)
O produto é fornecido com um amplo leque de acessórios: várias famílias de lâminas, braçadeiras, guias em arco, correntes de extensão, adaptadores, mangueiras hidráulicas e itens de montagem. Categorias representativas e exemplos abaixo.

Lâminas HSS (exemplos)

• 9 2501 0590 — 4 TPI — 300 mm
• 9 2501 0700 — 4 TPI — 530 mm
• 9 2501 0120 — 6 TPI — 300 mm
• 9 2501 0710 — 8 TPI — 600 mm
• 9 2501 0020 — 14 TPI — 150 mm (metais não ferrosos e inox)

Lâminas HSS‑Bimetal (exemplos)

• 9 2501 1010 — 6 TPI — 200 mm — plástico, ferro fundido
• 9 2501 1110 — 14 TPI — 200 mm — ferro fundido e aço maciço
• 9 2501 1140 — 14 TPI — 770 mm — aplicações pesadas

Outras famílias de lâminas
Pontas de carboneto, Fast Cut e HSS‑SL disponíveis para materiais abrasivos; comprimento necessário da lâmina = seção máxima + 130 mm.

Braçadeiras, guias e acessórios de montagem

• Braçadeiras para tubos: ex. 5 1202 9960 (Ø máx. 325 mm), 5 1202 8940 (Ø máx. 530 mm)
• Guias em arco: ex. 5 1207 9970 (para Ø ≤ 325 mm), 5 1207 8910 (para Ø ≤ 530 mm)
• Correntes de extensão: variantes 500 / 1 000 / 2 000 mm (5 1201 9010 / 5 1201 9030 / 5 1201 9020)

Acessórios diversos

• Conjunto de mangueiras hidráulicas: 2 1317 9010
• Bloqueio de segurança (pressão de entrada até 350 bar): 2 2406 9900
• Estojo de transporte: 5 1212 9000
• Óleo multiuso para limpeza/proteção: 9 9902 0120

Notas
Número de encomenda mostrado: 5 1220 0010. Certificação ATEX e capacidade submersível permitem uso seguro em ambientes perigosos e aplicações subaquáticas. O acelerador giratório permite controlo variável da velocidade conforme o material.

Especificações técnicas

• Número de encomenda: 5 1220 0010
• ATEX: II2GExhIIBT5Gb
• Fonte de energia: Hidráulica
• Pressão de trabalho: 90–140 bar
• Caudal: 10–50 l/min
• Atuação: Acelerador giratório
• Potência: 2.8
• Curso: 60,00 mm
• Curso (livre): 300 rpm
• Ligação: M18x1.5 mm
• Conexão mangueira hidráulica: Flat-Star A250-OM/OF-1/2 BSP
• Meio hidráulico: Óleo hidráulico
• Circuito hidráulico: circuito aberto
• Classe de filtração: ISO 20/18/13
• Temperatura do óleo: -34 a +82 °C
• Viscosidade: > 13 centistokes
• Nível sonoro LpA: < 70,0 dB(A)
• Nível de vibração: < 2,5 m/s²
• Peso: 10,5 kg
