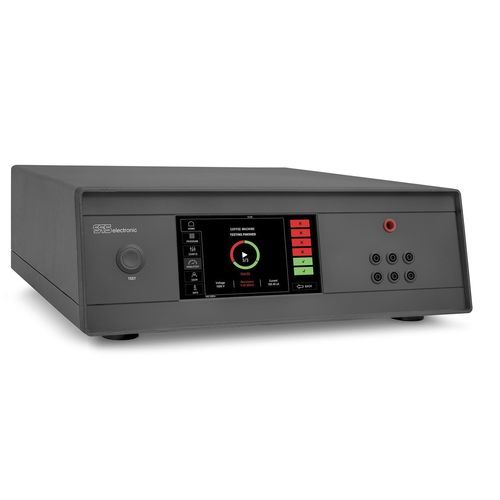

Testador segurança S 6600H

de resistência de isolamentode rigidez dielétricade continuidade de terra

Visão geral
Os modelos S 6600H, S 6600U e KT 6680U são testadores de segurança universais concebidos para ensaios de segurança elétrica em laboratórios, oficinas e ambientes de produção. S 6600H e S 6600U são unidades de bancada; o KT 6680U é um módulo de encaixe para rack.

Conexões e variantes

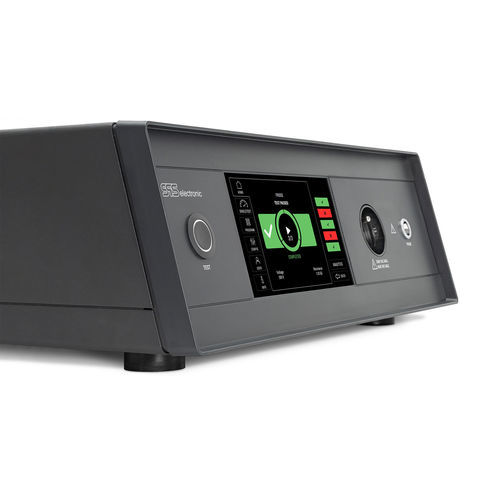

• S 6600H: unidade de bancada com tomadas de alimentação específicas por país no painel frontal para ligação direta do equipamento em teste.
• S 6600U: unidade de bancada com tomadas de laboratório e tomadas de alta tensão no painel frontal para montagens de ensaio versáteis.
• KT 6680U: módulo encaixável para integração em racks de teste e sistemas automatizados.

Funções de teste principais

• Ensaio de alta tensão (Hipot) AC: 100 – 5.500 V, corrente de ensaio até 20 mA.
• Ensaio de alta tensão (Hipot) DC: 100 – 6.000 V, corrente de ensaio até 20 mA.
• Medida de isolamento (DC): tensão de ensaio 100 – 6.000 V; intervalo de resistência indicado: 100 kΩ – 50 GΩ (referência alternativa: 250 kΩ – 50 GΩ).
• Ensaio de condutor de proteção (Ground bond) AC: 1 – 32 A; intervalo de resistência 0 – 6 Ω.
• Medida de resistência: 1 Ω – 1 MΩ.
• Limiares de continuidade: < 14 Ω = curto‑circuito; > 100 kΩ = sem continuidade.

Aplicações

• Ensaios de fim de linha e segurança em produção.
• Controle de qualidade na fabricação eletrónica e elétrica.
• Verificações em laboratório, manutenção e reparação.
• Ensaios para dispositivos médicos, eletrónica de potência e componentes de mobilidade elétrica quando não são necessários ensaios funcionais.

Detalhes
Os equipamentos concentram-se em medições relacionadas com a segurança: Hipot AC/DC, isolamento e ensaios do condutor de proteção. As gamas de alta tensão permitem ensaios AC até 5.500 V e DC até 6.000 V com correntes de ensaio até 20 mA. A medida de isolamento abrange valores de resistência muito elevados para avaliar a qualidade do isolamento. Os ensaios do condutor de proteção fornecem correntes de 1 A a 32 A para verificação do condutor. As opções de ligação dependem da variante selecionada (tomadas frontais, soquetes laboratoriais/HV ou integração em rack).

Especificações técnicas

• Modelo: S 6600H (família de produtos inclui S 6600U e KT 6680U).
• Ensaio HV AC: 100 – 5.500 V, corrente de ensaio até 20 mA.
• Ensaio HV DC: 100 – 6.000 V, corrente de ensaio até 20 mA.
• Medida de isolamento (DC): 100 – 6.000 V; intervalo de resistência: 100 kΩ – 50 GΩ (referência alternativa: 250 kΩ – 50 GΩ).
• Ensaio condutor de proteção: 1 – 32 A; intervalo de resistência 0 – 6 Ω.
• Medida de resistência: 1 Ω – 1 MΩ.
• Continuidade: < 14 Ω = curto‑circuito; > 100 kΩ = sem continuidade.
• Alimentação: ampla gama, aprox. 90 – 250 V (também referido 90 – 253 V), 50/60 Hz.
• Variantes: bancada com tomada (S 6600H); bancada com soquetes de laboratório (S 6600U); módulo encaixável para rack (KT 6680U).
• Usos típicos: ensaios HV de segurança, medidas de isolamento, verificação do condutor de proteção em laboratório, oficina e indústria.
• Fabricante: SPSelectronic.
