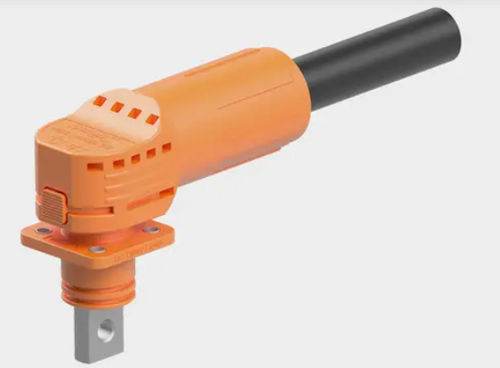

Conector de alimentação elétrica BCC-Evo

de encaixeCCunipolar

Descrição do produto
Os conectores Stäubli BCC-Evo fornecem uma conexão plugável de alta fiabilidade para sistemas estacionários de armazenamento de energia em baterias (BESS). Com a tecnologia de contacto MULTILAM comprovada, mantêm resistência de contacto permanentemente baixa e desempenho elétrico estável em condições reais de operação, reduzindo perdas de energia, aquecimento local e riscos ao sistema. O design plugável definido simplifica a instalação, evita acoplamentos incorretos e reduz o esforço de montagem, apoiando a bancabilidade dos ativos BESS.

Destaques

• Baixa resistência de contacto — desempenho previsível ao longo da vida útil
• Tecnologia de contacto MULTILAM comprovada — estabilidade em condições reais
• Instalação rápida e sem erros — design plugável sem ferramentas com codificação
• Desempenho certificado — facilita a conformidade com normas e reduz o esforço de validação

Por que a fiabilidade da ligação é importante em BESS?
Cada ponto de ligação influencia a eficiência do sistema, o comportamento térmico e a segurança operacional. Ligações parafusadas ou por cabo convencionais podem degradar com o tempo devido a:

• Expansão e contração térmica
• Vibração durante a operação
• Influências ambientais como humidade ou contaminação

A degradação aumenta a resistência de contacto, podendo causar:

• Perdas de energia e redução da eficiência do sistema
• Aquecimento localizado e riscos de segurança/incêndio
• Aumento do esforço de manutenção e tempo de inatividade

Vantagens da tecnologia MULTILAM
A tecnologia MULTILAM cria múltiplos pontos de contacto com pressão uniforme na interface, resultando em:

• Resistência de contacto permanentemente baixa
• Distribuição uniforme de corrente
• Redução do stress térmico na ligação
• Alta tolerância a movimento e vibração
• Melhoria da eficiência energética global

Desenhado para ambientes BESS reais

• Ciclos contínuos de carga e descarga
• Altas correntes e stress térmico
• Tolerâncias estruturais e deslocamentos mecânicos
• Instalações interiores e exteriores
• Otimização do custo por kWh de capacidade da bateria

Instalação e manutenção simplificadas
O BCC-Evo plugável substitui ligações por parafusos complexas e reduz o tempo de montagem. A geometria de ligação e travamento definida assegura um estado de acoplamento fiável em todos os momentos.

• Vantagens de instalação: instalação rápida e segura (plugável), redução do esforço e tempo de montagem, sem necessidade de ferramentas especiais, acoplamento à prova de falhas com codificação contra inversão de polaridade
• Vantagens operacionais: redução do esforço de manutenção, acesso facilitado para assistência, redução do tempo de inatividade

Especificações técnicas

• Produto: BCC-Evo
• Tensão nominal: 1500 V CC
• Corrente nominal (ΔT < 45K): 250 A, 300 A, 350 A (futuro 500 A)
• Proteção IP: IP67 acoplado / IP2X não acoplado
• Temperatura de operação: -40 … +125 °C
• Resistência de contacto: < 0,1 mΩ
• Suportabilidade a curto-circuito: 5000 A / 1 s
• Certificações: TÜV, UL
• Classe de inflamabilidade: UL94-V0
