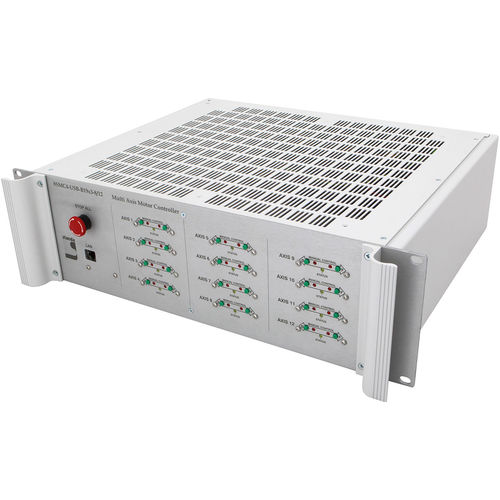

Controlador de movimento multieixos 8SMC4

CCde passoEthernet

O controlador de movimento industrial 8SMC4-ETHERNET/RS232-B19 foi projetado especialmente para controlar até 12 sistemas mecatrônicos baseados nas tecnologias padrão DC, Servo ou Stepper. A caixa do controlador/condutor pode ser montada em gabinetes industriais padrão de 19 polegadas. Várias caixas podem ser conectadas em uma única rede através da porta Ethernet. O sistema pode ser definido automaticamente em um modo peer-to-peer sem qualquer infra-estrutura especial ou servidores mestre para operar. Além disso, cada eixo pode ser controlado através de uma porta RS232 separada. 8SMC4-ETHERNET/RS232-B19 contém todos os subsistemas necessários, incluindo: controle, unidades de potência e etc., que suportam o trabalho simultâneo de todos os eixos. O controlador/controlador pode ser conectado a várias estações de trabalho baseadas em PC via Ethernet. Todos os utilizadores têm acesso à configuração de gama dos eixos disponíveis e à atribuição de privilégios de acesso. Do ponto de vista do programador, trabalhar com todos os eixos do sistema é muito semelhante a trabalhar com uma simples caixa 8SMC4-USB. O número de eixos disponíveis para um usuário e processados pelo sistema pode chegar a 50000. O painel frontal contém LEDs indicadores de energia e status, botões manuais, botão de intertravamento do sistema e porta Ethernet. No painel traseiro há conectores de motor e portas RS232 separadas para cada eixo, conectores de sincronização de E/S, um conector de alimentação e um botão de ligar/desligar. O sistema é resfriado através de slots de grade nas paredes superior e inferior da caixa.
