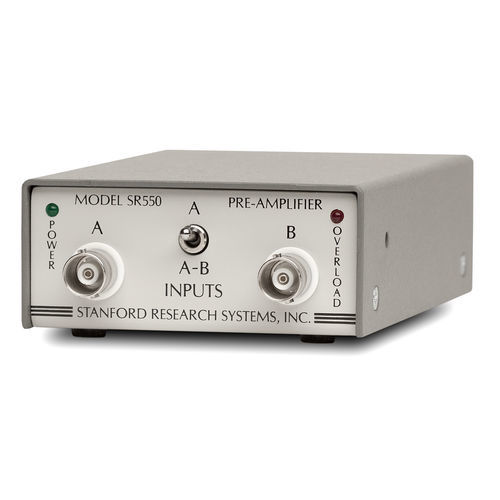

Amplificador de tensão SR550

de capacitânciade mediçãodiferencial

3.6 nV/√Hz de ruído de entrada Entrada FET, impedância de entrada de 100 MΩ Ganho de 1, 2, 5 ou 10 Entradas diferenciais e de terminação simples Entrada acoplada a CA Alimentado por amplificadores lock-in SRS Elevada rejeição de modo comum O pré-amplificador de tensão SR550 foi concebido para funcionar com qualquer amplificador de bloqueio SRS. Os pré-amplificadores fornecem ganho próximo do detector experimental, antes que a relação sinal/ruído seja permanentemente degradada pela capacitância e captação do cabo. O pré-amplificador minimiza o ruído e a captação nas linhas de ligação e reduz o tempo de medição em experiências com ruído limitado. O pré-amplificador de tensão SR550 foi concebido para funcionar com qualquer amplificador lock-in SRS. Os pré-amplificadores fornecem ganho próximo ao detector experimental, antes que a relação sinal-ruído seja permanentemente degradada pela capacitância e captação do cabo. O pré-amplificador minimiza o ruído e a captação nas linhas de ligação e reduz o tempo de medição em experiências com ruído limitado. Quando utilizado com o SR510 ou SR530, o ganho do pré-amplificador é escolhido automaticamente para optimizar o desempenho do ruído sem comprometer a reserva dinâmica. Quando utilizado com qualquer SRS lock-in, o ganho do pré-amplificador é automaticamente definido para o seu valor máximo. Os sinais de alimentação e de controlo são trazidos do sistema de bloqueio por um cabo de 9 pinos (incluído). O SR550 também pode ser operado independentemente dos lock-ins aplicando a polarização apropriada (±20 VCC, +5 VCC).
