Software de análise de fase Compound Layer Module

para testede cálculode processo

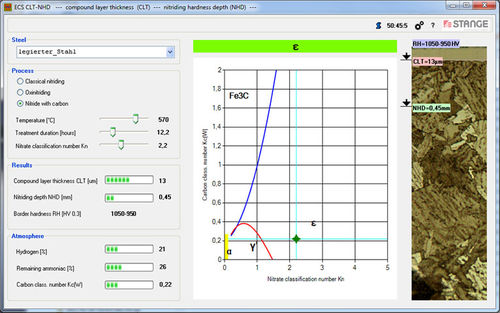

Características do Modul de Camada Composta Um novo método para calcular a espessura esperada da camada composta CLT, a profundidade de nitretação NHD e a dureza da caixa RH em dependência da temperatura de tratamento, tempo de processamento e potencial de nitretação Kn para diferentes processos de nitretação. O cálculo baseia-se em inúmeros resultados de testes com diferentes fornos e diferentes lotes. Estes resultados de teste são armazenados na base de dados integrada de aço com um máximo de 31 (no momento) das qualidades de aço mais utilizadas. O algoritmo de cálculo é agora significativamente acelerado devido à nova base prática de cálculo, em contraste com os programas de cálculo anteriores. Isto permite o recálculo imediato e automático de cada alteração no valor e a exibição dos resultados sem atrasos. A principal vantagem para o usuário é avaliar os efeitos imediatamente e assim ter uma sensação para o processo de nitretação ao alterar os parâmetros. Os resultados dos cálculos são emitidos para CLT e NHD como tendência e valor, no caso de dureza do caso é exibida a faixa esperada. Os valores da atmosfera como conteúdo de hidrogênio, amoníaco remanescente e potencial de cementação Kc(W) ou o grau de dissociação são calculados e exibidos dependendo do processo selecionado. O ponto de trabalho real é exibido no diagrama Lehrer e/ou Kunze modificado, dependendo do processo selecionado, para poder considerar a fase (ε, γ', α, Fe 3C). A estrutura de camadas esperada é apresentada como uma representação seccional de fácil interpretação.
