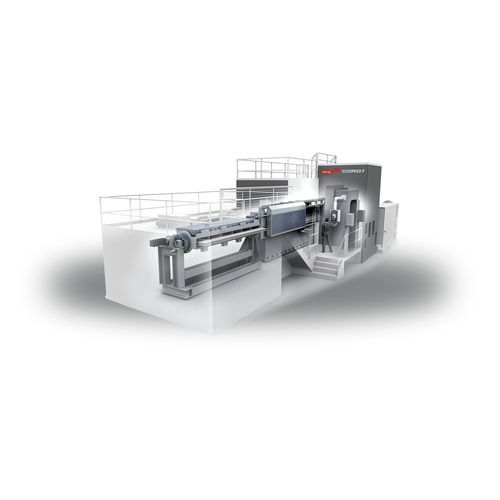

Centro de usinagem de 5 eixos Ecospeed F

universalpara alumíniopara liga de alumínio

Visão geral
A série Ecospeed F da Starrag é uma família modular de centros de usinagem 5 eixos concebida para peças estruturais aeronáuticas. Introduzida em 1999 e em evolução contínua, a série integra a cabeça de usinagem de cinemática paralela Sprint Z3 e tamanhos de máquina escaláveis para componentes de ~1 m até 8 m.

Campos de aplicação
Vários fabricantes aeroespaciais utilizam máquinas Ecospeed para uma ampla gama de componentes estruturais:

• Clientes típicos: Airbus, Boeing, Bombardier, Embraer, LM, BAE Systems, NG, AVIC, CATIC, UAC, Gulfstream, Textron, Hondajet, Pilatus
• Exemplos de peças e tempos de ciclo: nervura de asa — Alumínio-Lítio — ciclo total (3 montagens): 19 h 26 min; longarina — Alumínio — ciclo total (2 montagens): 4 h 15 min; quadro em C — Alumínio — ciclo total (2 montagens): 8 h 42 min; stringer — Alumínio — ciclo médio (2 montagens): < 12 min/m; suporte trailing edge — Alumínio — ciclo total (2 montagens): 27 min

Fuso
Starrag já entregou mais de 2.000 unidades de fusos. A série Ecospeed dispõe de um fuso motor real de 120 kW para maximizar o MRR:

• Eixos de fuso curtos e rígidos para alta rigidez
• Construção compacta reduz o contorno de colisão e o comprimento de ferramenta necessário
• Característica de torque optimizada para usinagem de metais duros

Sprint Z3
A cabeça Sprint Z3 utiliza três acionamentos lineares radiais conectados por alavancas rígidas e juntas esféricas a uma plataforma de fuso. Movimento igual produz deslocamento linear em Z; movimento diferencial permite inclinação A/B. O movimento sincronizado permite qualquer trajetória dentro de um cone esférico de ±45°.

Tamanhos de máquina

• F1540 — 4000 x 1500 mm — 3.000 kg
• F2040/2540 — 4000 x 2000 mm (4000 x 2500 mm) — 4.000 kg
• F2060/2560 — 6000 x 2000 mm (6000 x 2500 mm) — 5.000 kg

Recursos
Opções e recursos para usinagem de alumínio aeronáutico incluem:

• Integração de cabeças angulares de fresagem e perfuração para ampliar o acesso
• Cabeças angulares: contorno de colisão compacto; usinagem contínua em 6 eixos ±135°; acesso a áreas estreitas até ~60 mm
• Controlador de célula: software para controlo automático de células FMS (manuseio de paletes, buffers, carga/descarga)
• Magazines de ferramentas: tipo rack WERO — 129 ou 300 bolsos; haste HSK-A63 / HSK-A80; comprimento máx. de ferramenta 250 mm; diâmetro máx. por posição 80 mm; peso máx. 7 kg
• Integração em sistemas de fabricação flexíveis para otimizar o fluxo de material e gestão de cavacos

Especificações técnicas

• Série: Ecospeed F (usinagem 5 eixos)
• Fuso: fuso motor real 120 kW
• Unidades de fuso entregues: >2000
• Sprint Z3: cinemática paralela — movimento do fuso em cone esférico ±45°
• Cabeças angulares: usinagem contínua 6 eixos ±135°; contorno compacto; acesso ~60 mm
• Opções de magazine: 129 / 300 bolsos; HSK-A63 / HSK-A80; comprimento máximo 250 mm; diâmetro máximo 80 mm; peso máximo 7 kg
• Tamanhos representativos: F1540, F2040/2540, F2060/2560
