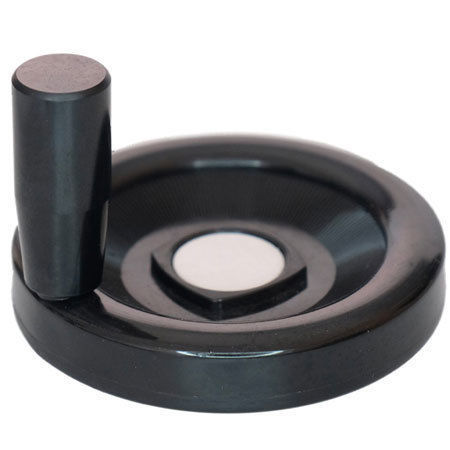

Volante de manobra VD1

de controlecom empunhadura giratóriafechado

Nome do produto
Volante em disco VD1 com furo cego liso e pega giratória.

Descrição curta
Volante em disco VD1 com furo cego liso e pega giratória, adequado para comandos e ajustes em aplicações industriais.

Materiais e componentes

• MATERIAL: Termoplástico com alta resistência mecânica. Materiais resistentes ao calor ou outros graus de resistência disponíveis mediante pedido.
• CUBO: Aço passivado com zinco.
• AXIAL/POG: Aço passivado com zinco.
• PEGA: Material termoendurecível.
• ABA DE FIXAÇÃO: Cor alumínio anodizado.
• COR: Preto. Outras cores disponíveis para lotes adequados.
• CONFORMIDADE: RoHS e REACH.

Tabela - VOLANTE EM DISCO COM FURO CEGO LISO E ALÇA GIRATÓRIA, MODELO VD1
CODE | ITEM | A | B | C | D | E | F | G | H | I | L | M | N | O | PCS BOX
EMVD1100MG | VD1/100/M/BLC - D8 | 100 | 38 | 20 | 16 | 30 | 24 | 8 | 30 | 25 | 12 | M6 | 51 | 21 | 10

Notas
O produto é fornecido em versões identificadas por códigos (exemplo acima). Materiais especiais (maior resistência térmica ou outros graus) e cores estão disponíveis mediante pedido para lotes de produção adequados.

Especificações técnicas

• Modelo: VD1
• Artigo típico: VD1/100/M/BLC - D8 (código EMVD1100MG)
• Dimensões (mm) exemplo: A=100, B=38, C=20, D=16, E=30, F=24, G=8, H=30, I=25, L=12, N=51, O=21
• Rosca/Inserto: M6 (exemplo)
• Peças por caixa (exemplo): 10
• Material do corpo: Termoplástico (padrão). Opções para materiais resistentes ao calor ou outros graus mediante pedido.
• Cubo e eixo: Aço passivado com zinco.
• Pega: Material termoendurecível.
• Aba de fixação: Cor alumínio anodizado.
• Cor padrão: Preto (outras cores para lotes adequados).
• Conformidade: RoHS e REACH.
