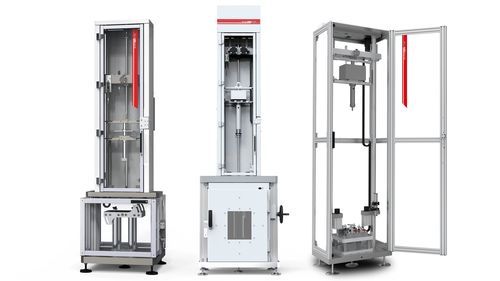

Máquina de teste de impacto por queda livre para embalagens DW series

Visão geral
Na STEP Lab, disponibilizamos uma gama de torres de queda para ensaios de impacto por peso, concebidas para realizar ensaios de impacto axiais simples e múltiplos em produtos e corpos de prova normalizados. Os sistemas cobrem energias de impacto de 0,2 a 2000 J, oferecem amplo volume para posicionamento de amostras e são compatíveis com vários acessórios: células de carga, sistemas anti-recuo, aceleradores por mola, impactores instrumentados e suportes de amostras.

Principais características

• Energia máxima até 2000 J
• Interface intuitiva para facilidade de uso
• Alta segurança: trancas de porta ativas ao reiniciar a máquina
• Sistema pneumático de libertação do peso
• Elevação e posicionamento automatizados das massas / recuperação automática do impactor
• Altura de queda variável
• Velocidade de impacto até 5,0 m/s (até 20 m/s com pré-carga por mola ou sistema de aceleração)
• Conjunto padrão de pesos: 0,5–10 kg (conjunto padrão total 70 kg)
• Aquisição de velocidade de impacto até 200 kHz
• Aquisição de sinal de força até 10 MHz
• Troca rápida entre equipamentos de ensaio ISO e ASTM
• Grande variedade de garras e acessórios dedicados
• Integração com células de carga extensométricas e piezoelétricas

Tipo de ensaio

• Impacto
• Perfuração

Aplicações

• Materiais
• Componentes

Acessórios e opções
Estão disponíveis acessórios incluindo câmaras climáticas (para modelos selecionados), suportes dedicados, massas, dispositivos e acessórios especificamente projetados para perfuração, impacto em tração, descascamento em cunha, compressão e ensaios de componentes. Módulos de aceleração / pré-carga por mola estão disponíveis como add-ons para atingir maiores velocidades de impacto (indicados para DW1000 e DW2000).

Dados técnicos (série DW)
DW SERIES | DW750 | DW1000 | DW2000
Disponível com câmara climática — DW750: - ; DW1000: ✓ ; DW2000: ✓
Medição de velocidade — sensor óptico de alta velocidade em todos os modelos
Amostragem & resolução de aquisição (sinal de carga) — de 50 kHz a 100 kHz @ 24 bit ; de 250 kHz a 14 MHz @ 16 bit (conforme configuração)
Área de ensaio (LxP) — DW750: 400 x 400 mm ; DW1000: 690 x 690 mm ; DW2000: 690 x 690 mm
Altura mín. de queda — todos os modelos: 0,04 m
Altura máx. de queda — todos os modelos: 1,40 m
Massa máxima de queda — DW750: 55 kg ; DW1000: 70 kg ; DW2000: 70 kg
Velocidade máxima sem aceleração — todos os modelos: 5,2 m/s
Massa máx. com aceleração — DW750: - ; DW1000: 20 kg ; DW2000: 40 kg
Velocidade máxima com sistema de aceleração — DW750: - ; DW1000: 20 m/s ; DW2000: 20 m/s
Energia máxima de impacto — DW750: 750 J ; DW1000: 1000 J ; DW2000: 2000 J
Instalação: ar comprimido — todos os modelos: 6 - 8 bar
Dimensões da máquina (LxPxA) — DW750: 780 x 600 x 2500 mm ; DW1000: 800 x 1400 x 3500 mm ; DW2000: 800 x 1400 x 3500 mm
Peso da máquina — DW750: 600 kg ; DW1000: 950 kg ; DW2000: 1400 kg

Métodos de ensaio por impacto

• Ensaio de resistência à perfuração
• Compression After Impact (CAI)
• Ensaio de impacto em tração
• Ensaio de flexão em 3 pontos
• Ensaio de descascamento em cunha

Especificações técnicas

• Intervalo de energia de impacto: 0,2 J a 2000 J
• Energia máxima por modelo: DW750 = 750 J, DW1000 = 1000 J, DW2000 = 2000 J
• Velocidade de impacto: até 5,0 m/s (até 20 m/s com aceleração/pré-carga)
• Conjunto padrão de pesos: 0,5–10 kg (conjunto padrão total 70 kg)
• Aquisição de velocidade: até 200 kHz
• Aquisição de força: até 10 MHz (conforme configuração)
• Área de ensaio: 400x400 mm (DW750) ou 690x690 mm (DW1000/DW2000)
• Altura de queda: min. 0,04 m — max. 1,40 m
• Ar comprimido requerido: 6–8 bar
• Dimensões e peso variam por versão (ex.: DW2000 ≈ 800x1400x3500 mm, 1400 kg)
• Módulos de aceleração disponíveis como add-on para DW1000 e DW2000
