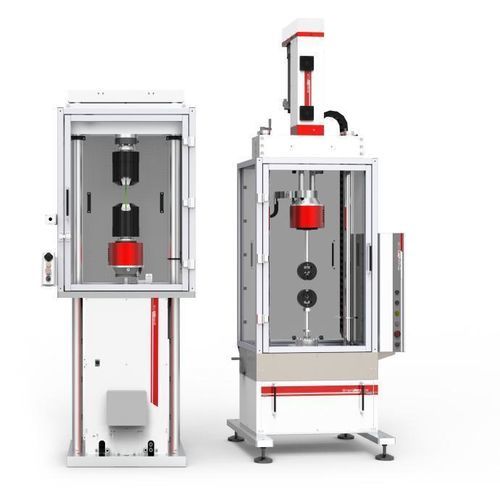

Máquina de ensaio de torção BV series

de torquede fadigacontrolada por computador

Visão geral do produto
Projetada para carregamentos combinados axiais e torsionais, a série BV proporciona caracterização mecânica abrangente de materiais e componentes. Disponível numa ampla gama de capacidades, com torque até 230 Nm, estes sistemas axial-torção combinam um design compacto e rígido com a flexibilidade de integrar uma gama completa de atuadores (EA e UD).

Características

• Torque máximo: 230 Nm
• Controle de dois ou mais eixos eletromecânicos sincronizados
• Encoder rotativo absoluto integrado
• Aquisição de dados de alta resolução 24 bits
• Controle remoto
• Estação de controle separada e independente
• Gestão de ensaios simples e flexível via interface gráfica Test Center
• Ampla gama de garras, acessórios dedicados e células de carga
• Integração com galgas extensiométricas e câmaras climáticas

Tipos de ensaio

• Axial‑Torção (combinado)
• Estático
• Dinâmico (inclui fadiga torsional e fadiga com cargas combinadas)

Aplicações

• Ensaios de materiais (metais, plásticos, polímeros — fadiga torsional e ensaios de ruptura)
• Biomédico (implantes, caracterização mecânica de osso e tecido mole, ensaios de instrumentos cirúrgicos, implantes/fios/parafusos)
• Automotivo (eixos de transmissão, componentes em borracha, fixadores, peças de suspensão — ensaios de fadiga)
• Aeroespacial (materiais compósitos, componentes estruturais, análise de fadiga com cargas combinadas)

Série BV - visão geral dos modelos (Métrico)
BV Series | BV020 | BV035 | BV060 | BV080 | BV100 | BV170 | BV230
Torque contínuo | 15 Nm | 25 Nm | 45 Nm | 55 Nm | 80 Nm | 135 Nm | 160 Nm
Torque dinâmico (fadiga senoidal) | 20 Nm | 35 Nm | 60 Nm | 80 Nm | 100 Nm | 170 Nm | 230 Nm
Velocidade de ensaio | 350 rpm | 350 rpm | 200 rpm | 150 rpm | 200 rpm | 200 rpm | 100 rpm
Carga axial estática (máx. admissível) * | 15 kN | 50 kN | 50 kN | 50 kN | 50 kN | 50 kN | 50 kN
Carga axial dinâmica (máx. admissível) * | 10.5 kN | 35 kN | 35 kN | 35 kN | 35 kN | 35 kN | 35 kN
Arrefecimento | Ar | Ar | Ar | Ar | Ar | Circuito fechado de água | Circuito fechado de água
Número máx. de revoluções | ±10000 * (aplica-se a todos os modelos)
Encoder absoluto rotativo | Integrado (todos os modelos)

Série BV - visão geral dos modelos (Imperial)
BV Series | BV020 | BV035 | BV060 | BV080 | BV100 | BV170 | BV230
Torque contínuo | 132.76 lbf·in | 221.27 lbf·in | 398.28 lbf·in | 486.79 lbf·in | 708.06 lbf·in | 1194.85 lbf·in | 1416.12 lbf·in
Torque dinâmico (fadiga senoidal) | 177.01 lbf·in | 309.78 lbf·in | 531.04 lbf·in | 708.06 lbf·in | 885.07 lbf·in | 1504.63 lbf·in | 2035.67 lbf·in
Velocidade de ensaio | 350 rpm | 350 rpm | 200 rpm | 150 rpm | 200 rpm | 200 rpm | 100 rpm
Carga axial estática (máx. admissível) * | 3372.13 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf
Carga axial dinâmica (máx. admissível) * | 2360.49 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf
Arrefecimento | Ar | Ar | Ar | Ar | Ar | Circuito fechado de água | Circuito fechado de água
Número máx. de revoluções | ±10000 * (aplica-se a todos os modelos)
Encoder absoluto rotativo | Integrado (todos os modelos)

Notas
* Valores superiores mediante pedido

Especificações

• Torque dinâmico máximo: 230 Nm
• Velocidade máxima de ensaio: até 350 rpm (dependente do modelo)
• Carga axial estática admissível máxima: até 50 kN (dependente do modelo)
• Carga axial dinâmica admissível máxima: até 35 kN (dependente do modelo)
• Faixa de torque contínuo: 15 Nm a 160 Nm
• Faixa de torque dinâmico (fadiga): 20 Nm a 230 Nm
• Arrefecimento: ar (modelos menores) ou circuito fechado de água (modelos maiores)
• Número máx. de revoluções: ±10000 (típico, valores superiores mediante pedido)
• Encoder absoluto rotativo integrado
• Aquisição de dados de 24 bits de alta resolução e gestão de ensaios via interface gráfica Test Center
• Compatível com câmaras climáticas, galgas extensiométricas e ampla gama de garras e acessórios
