Máquina de ensaio de tensão

de fadigaoutros tipos de ensaiosde fadiga multiaxial

Visão geral
Descubra nossos sistemas de ensaio cruciformes biaxiais planares, projetados para ensaios avançados de materiais. Com engenharia de precisão e tecnologia de ponta, estes sistemas são ideais para avaliar materiais em condições de tração, fadiga e fratura, fornecendo resultados fiáveis e precisos.

Aplicações

• Ensaios de tração em dois eixos
• Fadiga de baixo ciclo (LCF)
• Fadiga de alto ciclo (HCF)
• Fadiga termomecânica (TMF)
• Ensaios de fratura

Projeto e arquitetura

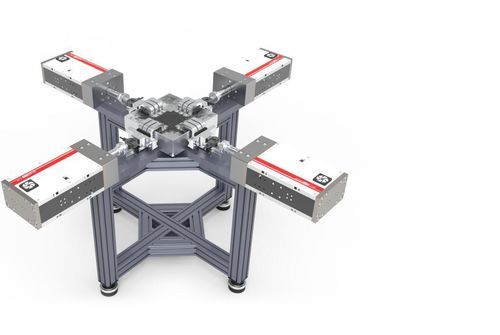

Os sistemas são construídos em torno de uma estrutura de carga anular de alta rigidez e empregam quatro atuadores dispostos em configuração cruciforme para aplicar carregamentos biaxiais precisos. O bancada suporta controlo multi-eixo sincronizado para formas de carga complexas.

Software de controlo
O software Test Center assegura operação sincronizada em todos os eixos e fornece geração de formas de onda, calibração, integração com PC e monitorização de desempenho.

Variantes
Duas variantes principais estão disponíveis:

• UD (eletrodinâmico): variante eletrodinâmica adequada para ensaios de alta frequência/dinâmicos e elevadas acelerações.
• EA (eletromecânico): variante eletromecânica otimizada para versatilidade em aplicações multi-atuador e para cargas estáticas/dinâmicas mais elevadas.

Atuadores — Características-chave

• Atuadores de motor linear (eletrodinâmicos): adequados para ensaios que exigem acelerações de dezenas de g, frequências até ~500 Hz, cargas contínuas em torno de 100 kN e picos até ~120 kN.
• Atuadores eletromecânicos: adequados para ensaios com acelerações até ~2 g e cargas dinâmicas até ~200 kN; versáteis para sistemas multi-atuador.

Características

• Alta fiabilidade
• Alta eficiência
• Projeto com objetivo de minimizar manutenção
• Ampla faixa de aplicação
• Instalação simples

Notas
O bancada de ensaio cruciforme pode ser configurado com atuadores eletromecânicos ou eletrodinâmicos conforme os requisitos específicos da aplicação e perfis de ensaio.

Especificações técnicas

• Capacidade máxima do sistema: até 200 kN (dependente da aplicação)
• Estrutura de carga anular de alta rigidez com arranjo cruciforme de quatro atuadores
• Tipos de ensaio suportados: tração biaxial, LCF, HCF, TMF, fratura
• Controlo: software Test Center — controlo multi-eixo sincronizado, geração de formas de onda, calibração e monitorização
• Variantes: séries UD (eletrodinâmico) e EA (eletromecânico)
• Desempenho atuador motor linear (UD): acelerações de dezenas de g; frequências até ~500 Hz; cargas contínuas ~100 kN; cargas de pico até ~120 kN
• Desempenho atuador eletromecânico (EA): acelerações até ~2 g; cargas dinâmicas até ~200 kN
• Projetado para alta fiabilidade, eficiência e amplo campo de aplicação
