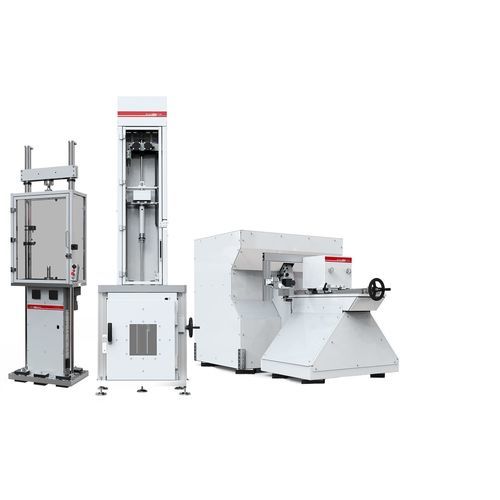

Barra de Hopkinson

Visão geral
Os ensaios a altas taxas de deformação analisam o comportamento dos materiais sob carregamentos rápidos e intensos. Os sistemas STEP Lab reproduzem impactos para investigação automotiva, aeroespacial e de materiais, permitindo ensaios de tração e compressão a velocidades até 30 m/s e cargas estáticas/dinâmicas até 150 kN. Pode ser adicionada câmara climática para ensaios com controlo de temperatura e os sistemas podem ser configurados em modo multi-atuador.

Características

• Carga máxima: 150 kN
• Velocidade máxima: 30 m/s
• Concebido para ensaios HCF (High Cycles Fatigue)
• Integração com câmaras DIC de alta velocidade de terceiros
• Ensaios de elevada fiabilidade
• Funcionamento multi-atuador ou modo único
• Cargas dinâmicas até 200 kN (dependente do sistema)
• Ampla variedade de acessórios disponíveis
• Manutenção zero
• Instalação fácil (Plug&Play)
• Baixo consumo de energia

Tipo de ensaio

• Alta velocidade
• Compressão
• Tração
• Impacto

Aplicações

• Plásticos
• Metais
• Compósitos

Áreas de aplicação e investigação

• Caracterização de metais, compósitos e polímeros desde condições quase-estáticas até taxas de deformação de 1000/s
• Análise de danos cumulativos de componentes aeroespaciais submetidos a impactos de alta taxa de deformação
• Simulação de impactos como acidentes rodoviários
• Ensaios de impacto em tração em cabos de paraquedas e cintos de segurança
• Estudos de redução de peso de componentes

Atuadores e famílias de sistemas
As máquinas de ensaio de deformação de alta velocidade baseiam-se em atuadores elétricos de alta dinâmica (motores lineares). As famílias de sistemas disponíveis são adequadas a vários casos de uso: série UD para fadiga, HUD para resistência e altas forças dinâmicas contínuas, e XUD para ensaios de curta duração com acelerações muito elevadas.

Normas

• ASTM D3763
• ASTM D638-5
• ISO 8256-2
• ISO 6603-2
• ISO 26203-2
• ISO 18872
• ISO 11343
• SAE International J2749

Notas
Os sistemas suportam controlo em malha fechada de força e deslocamento via Test Center controller, aquisição de dados de 24 bits em alta resolução, e podem ser configurados com até 8 eixos controlados e sincronizados. Podem ser instalados em diferentes estruturas e suportam configurações geométricas flexíveis.

Características / especificações técnicas

• Velocidade máxima de ensaio: até 30 m/s
• Capacidade máxima típica estática/dinâmica: 150 kN (dependente do sistema); cargas dinâmicas até 200 kN indicadas nas características
• Capacidade de taxa de deformação: caracterização até 1000/s
• Série UD: ensaios de fadiga até 2 m/s e 10G
• Série HUD: ensaios dinâmicos até 6 m/s e 45G
• Série XUD: ensaios dinâmicos até 6 m/s e 90G
• Acionamento: motores lineares de alta dinâmica
• Controlo: malha fechada de força e deslocamento via Test Center controller
• Aquisição de dados: 24 bits em alta resolução
• Eixos: até 8 eixos controlados e sincronizados
• Acessórios: câmara climática instalável para ensaios de temperatura; integração com câmaras DIC de alta velocidade
• Instalação: Plug & Play
• Manutenção: manutenção zero declarada
• Energia: baixo consumo de energia
