Máquina de ensaio de resistência ST series

de performancede potênciamecânica

Visão geral do produto
As estruturas de carga STEP Lab são projetadas para acomodar uma ampla gama de configurações de carga mecânica, desde ensaios estáticos simples até testes de resistência mais complexos. Projetadas para alta rigidez, integração fluida e longa vida útil, as soluções de quadros modulares STEP Lab oferecem desempenho e flexibilidade necessários aos laboratórios de ensaio para se adaptarem a requisitos de teste em mudança.

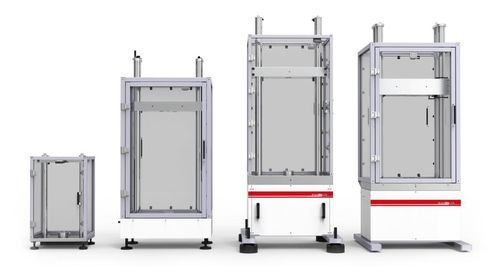

Configurações padrão

• ST05
• ST015T (Mesa)
• ST015F (Piso)
• ST100

Observações
Os quadros modulares podem ser personalizados de acordo com requisitos específicos de ensaio e adaptados em todos os aspectos (tipo de quadro, cruzeta, pegas de segurança, posição do painel elétrico, etc.).

Exemplo de configuração — ST015 – Estrutura de carga
Tipo de quadro

• B – Máquina de bancada
• F – Máquina de piso

Regulação da cruzeta

• M – Regulação manual da cruzeta (manivela superior)
• L – Regulação manual da cruzeta (manivela lateral)
• E – Regulação elétrica da cruzeta

Posição do painel elétrico

• A – Painel elétrico suspenso (apenas para atuadores com potência 3A e 6A)
• F – Painel elétrico montado no piso

Sensores de bloqueio da cruzeta

• N – Sem sensores de bloqueio da cruzeta
• Y – Cruzeta com sensores de bloqueio

Tipo de pega do portão de segurança

• B – Pega normal
• L – Pega iluminada
• I – Pega iluminada com intertravamento

Posição da pega do portão

• R – Pega na porta lado direito
• L – Pega na porta lado esquerdo

Painel traseiro removível para acesso posterior

• F – Painel fixo
• R – Painel removível

Cerca de segurança

• N – Sem cerca de segurança
• Y – Com cerca de segurança

Predisposição e tamanho da cruzeta

• SEA005 – Para EA05, cruzeta com espessura 89 mm
• SEA050 – Para EA050, cruzeta com espessura 89 mm
• LEA050 – Para EA050, cruzeta com espessura 150 mm

Características / especificações técnicas

• Quadros modulares de alta rigidez para ensaios estáticos e de resistência
• Projetados para integração perfeita com máquinas de ensaio e equipamentos de laboratório
• Longa vida útil e modularidade para adaptar-se a requisitos de ensaio em mudança
• Várias configurações padrão (ST05, ST015T, ST015F, ST100) e opções totalmente personalizáveis
• Tipos de quadro: bancada (B) ou piso (F)
• Regulação da cruzeta: manual (manivela superior ou lateral) ou elétrica (M, L, E)
• Posições do painel elétrico: suspenso (A) ou montado no piso (F)
• Opções de segurança e acesso: presença de cerca de segurança, tipos de pegas (normal, iluminada, intertravada), painéis traseiros removíveis
• Tamanhos / predisposições de cruzeta disponíveis para diferentes séries de atuadores (exemplos: SEA005, SEA050, LEA050)
• Adequado para laboratórios de ensaio que necessitam de estruturas configuráveis para várias configurações de carga mecânica
