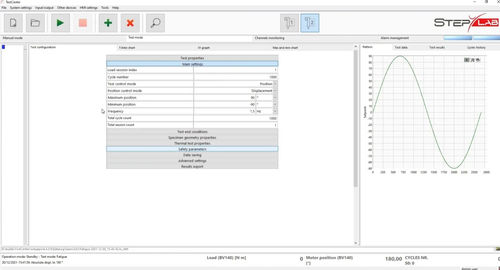

Software de visualização

de captação / análise de dadosde aquisição de dadosde pós-processamento

Visão geral
Test Center é um software universal de gestão de ensaios para sistemas STEP Lab, concebido para otimizar fluxos de trabalho de ensaios mecânicos em laboratório e produção. Fornece configuração completa de ensaios, aquisição e visualização de dados em tempo real e geração rápida de relatórios em formatos de escritório comuns.

Principais capacidades

• Gestão unificada de uma vasta gama de máquinas de ensaio STEP Lab (estáticas e dinâmicas).
• Personalização de parâmetros de ensaio e definição de corpos de prova.
• Configuração de ensaios estáticos (tração, compressão, flexão) e dinâmicos (impacto, cíclico) incluindo formas de onda e sequências avançadas.
• Visualização numérica e gráfica em tempo real das curvas de ensaio.
• Ferramentas de pós-processamento: análise de dados, tabelas sumárias e comparação histórica.
• Criação rápida de relatórios e exportação para Word, Excel e PDF.

Recursos do software (visão geral)

• Personalização de ensaios com presets editáveis e perfis definidos pelo utilizador.
• Definições flexíveis para modos estático e dinâmico; suporte para múltiplos tipos de formas de onda e modos de controlo.
• Editor de sequências para ações definidas pelo utilizador e passagens integradas.
• Gestão de ensaios multi-axiais para preparação e execução além de ensaios mono-axiais.
• Configuração de ensaios cíclicos em controlo de deslocamento ou força.
• Visualização multicanal em tempo real e traçado de curvas.
• Criação de relatórios e exportação para formatos de escritório comuns.
• Ferramentas de pós-processamento e comparação de resultados históricos.

Módulos de ensaio disponíveis

• Módulo estático: controlo para ensaios mecânicos estáticos (tração, compressão, fluência) com aquisição de dados, testes de desempenho, compensação de forma de onda e perfis de QA.
  • Relatórios & análise: força vs deslocamento, força vs velocidade, deslocamento vs tempo, resistência vs tempo, velocidade vs tempo, condição vs tempo, força de pico vs temperatura, combinações tempo-deslocamento-velocidade e sumários de ensaios.
• Módulo de fluência: análise de deformação ao longo do tempo.
• Módulos de fadiga: suporte HCF (axial, flexão 3/4 pontos, viga rotativa, balanço) e LCF em controlo de deformação com forma de onda, frequência, amplitude máxima/faixa, razões A/R e R, pontos de comutação e condições de interrupção.
• Módulos multi-ação e multi-eixos para ensaios dinâmicos combinados.
• Módulo de amortecedores (P&D e EOL): ensaios de amortecedores com cálculos K*, K', fase, Tan Delta, amortecimento, energia, amplitude; gestão de canais PWM para amortecedores ativos; controlo de limites e ensaios incrementais de temperatura.
• Módulo DMA: análise mecânica dinâmica de materiais viscoelásticos com até quatro canais de controlo simultâneos; mede rigidez dinâmica, ângulo de fase, amortecimento e módulo; varrimentos por frequência/amplitude/temperatura.
• Módulo molas: ensaios dedicados a molas.
• Módulo EOL: cálculos em tempo real, avaliação de tolerâncias para produção de alta velocidade, análise estatística por lote, posições de parque/teste/recolha, ensaios de força a gás e ecrãs de diagnóstico.
• Módulo HIL: integração hardware-in-the-loop.
• Reprodução de perfis: teste ponto a ponto e reprodução de histórico de picos.
• Ensaios personalizados: desenvolvimentos conforme requisitos do cliente.

Funcionalidades adicionais

• Integração com módulos de aquisição de terceiros (ex. HBM para extensómetros, National Instruments para aquisição analógica em alta taxa).
• Operação com integração de câmara climática para condições não ambientes.
• Reset de pré-tensão: desfazer efeitos de pré-tensão durante a fixação da amostra.

Relatórios, processamento e usabilidade

• Criação rápida de relatórios com conjuntos pré-configurados e exportação para Microsoft Word, Excel e PDF.
• Ferramentas de pós-processamento para dados adquiridos com tabelas sumárias e vistas comparativas.
• Interface intuitiva projetada para ambientes de laboratório e produção.

Especificações técnicas

• Tipos de ensaio suportados: estático (tração, compressão, flexão), dinâmico (impacto, cíclico), fadiga (HCF/LCF), fluência, DMA, multi-axial e sequências personalizadas.
• Modos de controlo: controlo de força, controlo de deslocamento, controlo baseado em velocidade para módulos específicos (ex. EOL).
• Aquisição em tempo real: visualização numérica e gráfica multicanal.
• Controlo dinâmico multicanal: até quatro canais dinâmicos simultâneos para DMA e módulos avançados.
• Formatos de exportação: Microsoft Word, Excel, PDF.
• Integração: suporte para DAQ de terceiros (HBM, National Instruments) e controlo de câmara climática.
• Funcionalidades EOL: manuseio de lotes, análise estatística, avaliação de tolerâncias, diagnóstico e capacidade de execução em alta velocidade.
• Específicos de amortecedores: cálculos K*/K'/fase/Tan Delta/amortecimento/energia, controlo PWM, monitorização de temperatura e ensaios incrementais de temperatura.
