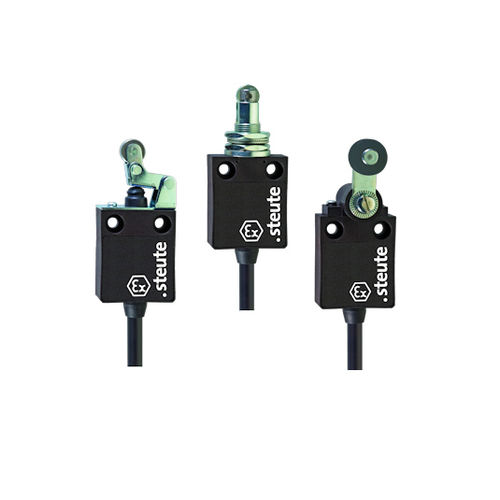

Interruptor de posição à prova de explosão Ex 13

de came giratóriareforçadoisolado

• Zona Ex 1 e 21 • Invólucro de termoplástico, dupla isolação • Com cabo preformado • Adequado para montagem in-line • Cabos especiais disponíves sob consulta • Ação lenta • Contatos dourados disponível sob consulta • Versão especial apenas p/ Zona 22 disponível • Atenção: Favor solicitar certificados internacionais requeridos no momento do pedido. Normas aplicáveis - EN 60947-5-1, EN 60079-0, EN 60079-1, EN 60079-31, EN ISO 13849-1, EN ISO 14119 Invólucro - termoplástico, reforçado com fibra de vidro, resistente a impacto, auto-extinguível UL 94 V-0 Tipo de fim de curso - Tipo 1 Nível de codificação - não codificação Grau de proteção - IP 65 (EN 60079-0 + IEC/EN 60529) IP 67 (IEC/EN 60529) B10d (10 % carga nominal) - 2 milhões TM - máx. 20 anos Material dos contatos - prata Sistema de comutação - ação lenta, contato NF de ruptura forçada ; ruptura positiva depende do atuador utilizado Elementos de comutação - 1 NF/1 NA, tipo Zb Conexão - cabo H05VV-F Seção máx. cabo - 4 x 0,75 mm² (incl. terminal) Dimensionamento para manter impulsos com voltagem estável Uimp - 4 kV Dimensionamento do isolamento para a voltagem de operação Ui - 250 V Corrente térmica convencional Ithe - T6: 6 A, T5: 3 A Dimensionamento da tensão/voltagem de operação Ie/Ue - 6 A/250 VAC; 0,25 A/230 VDC Categoria de utilização - AC-15; DC-13 Proteção contra curto circuito - fusível 6 A gG/gN Temperatura ambiente - T6: –20 °C … +65 °C, T5: –20 °C … +75 °C, +90 °C com max. 3 A Durabilidade mecânica - > 1 milhão de operações Frequéncia de comutação - máx. 1800/h Repetibilidade do ponto de atuação - ± 0,1 mm Capacidade de abertura do contato - máx. 2 x 4 mm Energia de impacto - máx. 7 J
