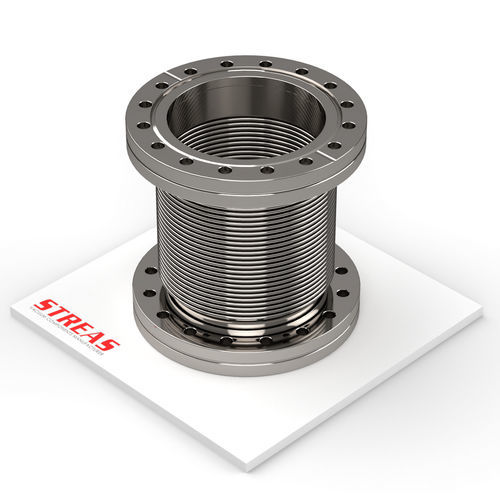

Junta de expansão em aço S16CF-100-1/4

redondaflangeadapara tubulações

Visão geral

Elemento retificável com flange projetado para absorver dilatações térmicas e vibrações, evitando solicitações na tubulação. Fornecido com acabamento natural; materiais adequados para vácuo industrial.

Artigos disponíveis

• S16CF-100-1/4 — DN 16; Disponibilidade: Alta; A: 34 mm (1.339 inch); B: 27 mm (1.063 inch); C: 100 mm (3.937 inch)
• S38CF-130-1/4 — DN 38; Disponibilidade: Alta; A: 70 mm (2.756 inch); B: 58,7 mm (2.311 inch); C: 130 mm (5.118 inch)
• S63CF-150-1/4 — DN 63; Disponibilidade: Média; A: 114 mm (4.488 inch); B: 92,2 mm (3.63 inch); C: 150 mm (5.906 inch)
• S100CF-150-1/4 — DN 100; Disponibilidade: Média; A: 152 mm (5.984 inch); B: 130,3 mm (5.13 inch); C: 150 mm (5.906 inch)
• S150CF-200-1/4 — DN 150; Disponibilidade: Média; A: 202 mm (7.953 inch); B: 181 mm (7.126 inch); C: 200 mm (7.874 inch)
• S200CF-260-1/4 — DN 200; Disponibilidade: Baixa; A: 253 mm (9.961 inch); B: 231,8 mm (9.126 inch); C: 260 mm (10.236 inch)
• S250CF-280-1/4 — DN 250; Disponibilidade: Baixa; A: 306 mm (12.047 inch); B: 284 mm (11.181 inch); C: 280 mm (11.024 inch)

Características / especificações técnicas

• Linha: CF
• Tipo de linha: CF
• Tipo de produto: Tubulações de conexão flexíveis
• Materiais (geral): fole em AISI 321; flanges em AISI 304
• Acabamento: Natural
• Função: elementos flangeados deformáveis para absorver dilatações térmicas e vibrações
• Documentação disponível: ficha comercial do produto (S10-11341-GC.pdf) e ficha técnica (S10-11341-ST.pdf)
• Imagem técnica e desenhos disponíveis na página do produto
