Alimentador automático de máquina para peças de trabalho EASYLOAD

Visão geral do produto

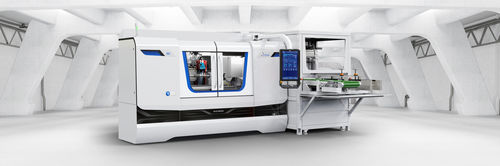

Sistema de carregador portal easyLoad para máquinas STUDER modelos S31, S33, S22 e S41. Solução em portal com garra em V para componentes de eixo até 300 mm de comprimento e diâmetro de garra Ø 4–30 mm (contorno de interferência máx. Ø 50 mm). As peças são fornecidas por uma correia sincronizada padronizada e ajustável. A carcaça do módulo base é adaptada ao design da máquina para garantir operação segura e limpa.

Vantagens

• Automação padrão cobrindo uma ampla gama de peças
• Fornecimento de peças simples e fiável
• Não são necessários conhecimentos de programação de robots
• Prazo de entrega curto graças à padronização
• Expansível para requisitos futuros

Máquinas compatíveis

• S31
• S33
• S22
• S41

Especificações técnicas

• Tipo de máquina: S31, S33, S22, S41
• Espectro de peças: Componentes de eixo, fixação entre pontas
• Autonomia: Até 50 peças (Ø máx. 30 mm)
• Dimensões das peças: Comprimento 20–300 mm; Ø de garra 4–30 mm; Ø da peça até 75 mm
• Peso máx. da peça: 10 kg (garra dupla) / 5 kg (garra simples)
• Tempo de carregamento da peça: 6–8 s (excl. contrapunta sincronizada)
• Sistema de controlo: STUDER CNC
• Construção e equipamento: Estrutura base com cobertura e porta de ajuste; módulo portal com 1 carro e eixo NC; duas unidades de garra em disposição em V com garras paralelas pneumáticas
• Equipamento periférico: Correia sincronizada com bloco em V para peças brutas, ajustável para diferentes tamanhos; indexação frente/atrás; correia sincronizada para peças acabadas
• Espaço de instalação (aprox.): Largura 1200 mm, Comprimento 2500 mm
